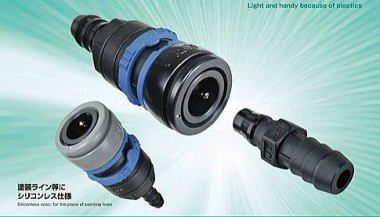

ジョプラ　ESシリーズ
836
エアー配管でのプラスチックジョイントの最大のメリットは軽量で扱いやすいこと。
また、作業時にほかの品物に接触した場合でも相手物に傷をつけにくいことなどが挙げられます。
工場内（例：自動車製造ライン等）のエアー配管に採用されています。

■特長
● セイフティロック機構標準装備
● ワンタッチ接続方式で、脱着簡単
● 耐衝撃性に優れたエンジニアリングプラスチックを採用
● プラスチック製で軽量

適応流体 エアー
常用使用圧力 1.0MPa
使用環境温度 -20℃〜+80℃
使用温度範囲 0〜+50℃

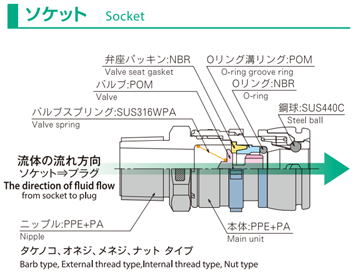

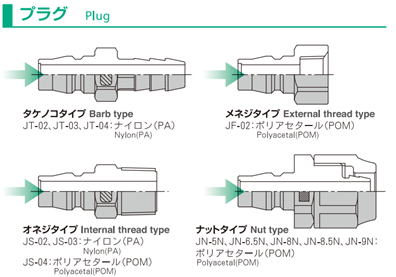

■構造と材質

ジョプラシリーズのソケットとプラグは接続形状、サイズに関わらず組み合わせ可能です。
※同シリーズ内での組み合わせを推奨します。

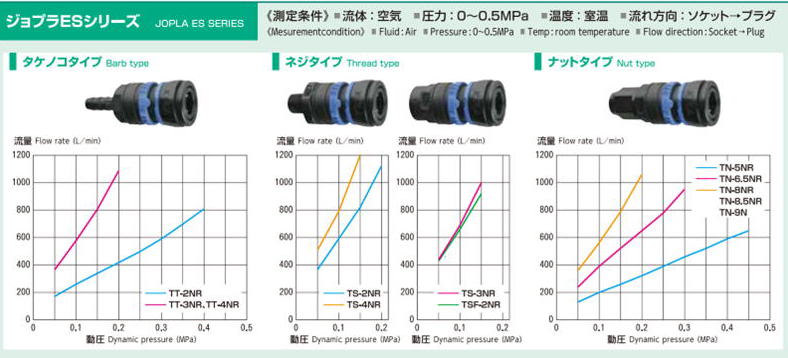

 ■流量表（参考資料）





タケノコタイプ　ソケット
836

836-TT-2NR 836-TT-3NR 836-TT-4NR

シリコンレス仕様
型式 シリコンレス仕様 相手側取付け
ホースサイズ
内径
(mm)		 重量
(ｇ)		 寸法(mm)
Ａ Ｂ Ｓ Ｌ Ｈ
836-TT-2NR* 836-TT-2NRS* φ7 25 25 4.4 9 71.5 六角22
836-TT-3NR 836-TT-3NRS φ10 23 24 7 11.5 70.5 六角22
836-TT-4NR 836-TT-4NRS φ13 24 24 7 15 70.5 六角22
 *836-TT-2NR、2NRSは、タケノコ部に補強用インサート（真鍮製）入り。
単位：mm




オネジタイプ　ソケット
836

836-TS-2NR　 836-TS-3NR 836-TS-4NR

シリコンレス仕様

型式 シリコンレス仕様 相手側取付け
メネジサイズ		 重量
(ｇ)		 寸法(mm)
Ａ Ｂ Ｓ Ｌ Ｈ
836-TS-2NR* 836-TS-2NRS* Rc(PT)1/4 24 14 7.3 R(PT)1/4 61.5 六角26
836-TS-3NR 836-TS-3NRS Rc(PT)3/8 26 14 8 R(PT)3/8 61.5 六角26
836-TS-4NR 836-TS-4NRS Rc(PT)1/2 25 16 14 R(PT)1/2 63.5 六角26
*836-TS-2NR、2NRSは、タケノコ部に補強用インサート（真鍮製）入り。
単位：mm





メネジタイプ　ソケット
836
　　　　　
836-TSF-2NR　 シリコンレス仕様

型式 シリコンレス仕様 相手側取付け
オネジサイズ		 重量
(ｇ)		 寸法(mm)
Ａ Ｓ Ｌ Ｈ
836-TSF-2NR 836-TSF-2NRS R(PT)1/4 24 10 Rc(PT)1/4 55.3 六角22


単位：mm



ナットタイプ　ソケット
836

836-TN-5NR 836-TN-6.5NR 836-TN-8NR

836-TN-8.5NR 836-TN-9NR

シリコンレス仕様

型式 シリコンレス仕様 相手側取付け
ホースサイズ
(mm)		 重量
(ｇ)		 寸法(mm)
Ａ B H1 H2
836-TN-5NR 836-TN-5NRS φ5ｘφ8 28 22 4 六角19 六角22
836-TN-6.5NR 836-TN-6.5NRS φ6.5ｘφ10 28 22 5.5 六角19 六角22
836-TN-8NR 836-TN-8NRS φ8ｘφ12 30 22 7 六角22 六角24
836-TN-8.5NR 836-TN-8.5NRS φ8.5ｘφ12.5 30 22 7 六角22 六角24
836-TN-9NR 836-TN-9NRS φ9ｘφ15 32 22 7 六角24 六角26

単位：mm






タケノコタイプ　プラグ
836
　　
836-JT-02 836-JT-03 836-JT-04

型式 相手側取付け
ホースサイズ内径
(mm)		 重量
(ｇ)		 寸法(mm)
Ａ B S L H
836-JT-02 φ7 5 25 5 9 53 六角17
836-JT-03 φ10 6 24 7 11.5 52 六角17
836-JT-04 φ13 7 24 7 15 52 六角17
　　
単位：mm　　






オネジタイプ　プラグ
836
　　
836-JS-02 836-JS-03 836-JS-04

型式 相手側取付け
メネジサイズ		 重量
(ｇ)		 寸法(mm)
Ａ B S L H
836-JS-02 Rc(PT)1/4 5 14 六角6 R(PT)1/4 42 六角17
836-JS-03 Rc(PT)3/8 6 14 7.2 R(PT)3/8 42 六角17
836-JS-04 Rc(PT)1/2 9 16.5 14 R(PT)1/2 43.5 六角22
　　
単位：mm　　






メネジタイプ　プラグ
836
　　
836-JF-02
型式 相手側取付け
オネジサイズ		 重量
(ｇ)		 寸法(mm)
Ａ S L H
836-JF-02 R(PT)1/4 5 10 Rｃ(PT)1/4 32 六角19
　　単位：mm　　



ナットタイプ　プラグ
836
　　

836-JN-5N     836-JN-6.5N    836-JN-8N

836-JN-8.5N    836-JN-9N
型式 相手側取付け
ホースサイズ		 重量
(ｇ)		 寸法(mm)
Ａ B H1 H2
836-JN-5N φ5ｘφ8 12 22 4 六角19 六角22
836-JN-6.5N φ6.5ｘφ10 12 22 5.5 六角19 六角22
836-JN-8N φ8ｘφ12 14 22 7 六角22 六角22
836-JN-8.5N φ8.5ｘφ12.5 14 22 7 六角22 六角22
836-JN-9N φ9ｘφ15 16 22 7 六角24 六角24
　　単位：mm　　


  ※バルブレス(弁なし)仕様もございます。
  ※数量ロットについてはお問い合わせください。
  ※シリコンレス、フッ素ゴム（バイトン）、バルブレス仕様の製品は、
    納期がかかる場合がございますので、事前にお問い合わせください。
