取り付け方
■タケノコタイプ ■ネジタイプ ■ソケットタイプ   ホースバンド不要でしっかり固定



①ホースをタケノコ部の根元まで差し込み
  ます。


ご注意
必ず適したサイズのホースをご使用ください。



②ソケットからホースが抜けないように
  ホースバンドでしっかりと固定してください。


ご注意
ホースバンドで固定されない場合、ソケットからホースが抜けてしまい、事故につながる恐れがあります。また、必要以上にホースバンドを締め過ぎると製品が破損します。


①ネジ部の表面にシールテープを巻き
  付けます。


ご注意
シールテープを巻かずに使用されますと、漏れ及び接続不良の原因となります。



②相手側(メネジ側)に手で仮締めし、
  スパナ等で締め込んでください。



ご注意
・仮締めの際、ネジ山がずれないようにご注意ください。
・ネジ山をつぶさないように、必ず適正トルクでお取付けください。
・締め込みの際、必要以上に締め込みますと、製品及び相手物が破損しますので、必ず適正締め付けトルクで行ってください。
・トルク値は、ネジサイズによって異なります。

①ソケットからナットを手で取り外し、
  ナットにホースを通します。


ご注意
必ず適したサイズのホースをご使用ください。



②ホースをソケットのタケノコ部に根元まで
  差込みます。




③ソケットにナットを手で仮締めし、スパナ
  等で締め込んでください。



ご注意
・仮締めの際、ネジ山がずれないようにご注意ください。
・ネジ山をつぶさないように、必ず適正トルクでお取付けください。
・締め込みの際、必要以上に締め込みますと、製品及び相手物が破損しますので、必ず適正締め付けトルクで行ってください。
・トルク値は、ネジサイズによって異なります。また相手側取付けホースの材質によっても、若干異なります。

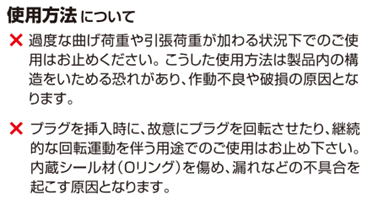

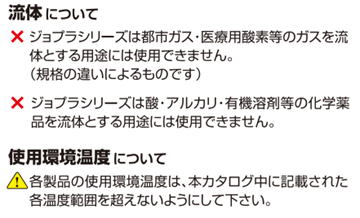

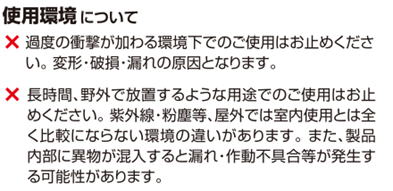

※使用上のご注意
使用上のご注意
  以下にはお客様に「ジョプラ」シリーズを安全にご利用いただき、有益にお使いいただくために、
  特に重要と思われるお取り扱い時の注意事項を何点か挙げております。
  これらの注意事項または使用用法・環境につき、ご不明・疑問の点などがございましたら、
  弊社営業部までお問合せください。
