PN　フレキ用ニップル（Pニップル）（黄銅製／ステンレス製）
431

● フレキシブル・チューブを配管に接続するためのニップルです。
● 黄銅製クロムメッキ仕上げのタイプとステンレス製（SUS304）をご用意しています。流体等により選択して下さい。

 黄銅製クロムメッキ付
型式 寸法
PN-1043 PF1/2xPT3/8
PN-1044 PF1/2xPT1/2
PN-1064 PF3/4xPT1/2
PN-1066 PF3/4xPT3/4
PN-1088 PF1xPT1
ステンレス(SUS304)
型式 寸法
PN-7044 PF1/2xPT1/2
PN-7066 PF3/4xPT3/4
PN-7088 PF1xPT1

※取り消し線の製品は現在、生産中止品となっております。（2023年4月20日）





PN　フレキ用中間ニップル（黄銅製／ステンレス製）
431
 黄銅製クロムメッキ付
型式 寸法
PN-2044 PF1/2
PN-2066 PF3/4
ステンレス(SUS304)
型式 寸法
PN-7244 PF1/2
PN-7266 PF3/4




PH　フレキチューブ用袋ナット（黄銅製／ステンレス製）
431

● フレキシブル・チューブに使う袋ナットで、ニップル等に固定する時に使います。
● 黄銅製クロムメッキ仕上げのタイプと、ステンレス製（SUS304）をご用意しています。用途により選択して下さい。
 黄銅製クロムメッキ付
型式 寸法
PH-NT04 PF1/2
PH-NT06 PF3/4
PH-NT08 PF1
ステンレス(SUS304)
型式 寸法
PH-7N04 PF1/2
PH-7N06 PF3/4
PH-7N08 PF1

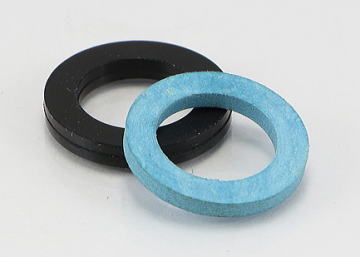

フレキチューブ用パッキン
431

● フレキシブル・チューブに使うパッキンです。
● 材質もゴム（EPDM）、ノンアス（V-6500）タイプを標準で準備していますが、他の材質のものもご用意できますので、ご相談下さい。
型式 寸法 材質
PH-AP04 1/2 V-6500
PH-AP06 3/4 V-6500
PH-AP08 1 V-6500
PH-GP04 1/2 ゴム（EPDM）
PH-GP06 3/4 ゴム（EPDM）
PH-GP08 1 ゴム（EPDM）
※取り消し線の製品は現在、生産中止品となっております。（2022年7月12日）




フレキチューブ用キャップナット
431
型式 寸法
PC-NT04 PF1/2　真鍮(ﾒｯｷ付)
PC-NT06 PF3/4　真鍮(ﾒｯｷ付)




T型フレキ用つば出し工具　●ハンマータイプ（三つ山潰し）
431

● 従来のものと比べ、パーツが一体型のため、部品がバラバラにならない。
● 短いサイズのつば出しが可能に。（最短：約 50mm）

型式 寸法
PH-T016 φ16用
PH-T020 φ20用

簡単2stepで綺麗なつばが仕上がります！

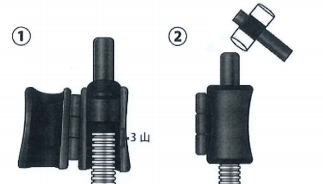

   ●使用方法
   ①つば出し工具にフレキを3山出してセット。
   ②ふたをしてハンマーで叩く。
