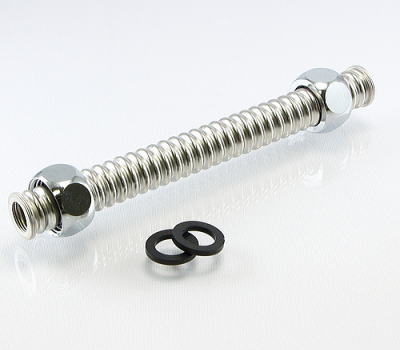

フレキシブル・チューブ（T型）（ステンレス製）
431
● 単山（１山）構造のフレキシブル・チューブです。
● 給湯・給水の固定配管に使用します。
● 1/2Bと3/4Bの取り付けサイズがあり、長さは150mmから500mmまでは50mm刻み、500mmから1000mmまでは100mm刻みのサイズがあります。
● 両端にナット、パッキン（EPDM）付です。


チューブ本体：SUS304
ナット（両端）：Bs（Crメッキ付）
パッキン：EPDM（2枚）

型式 寸法
PT-5015 1/2x150L
PT-5020 1/2x200L
PT-5025 1/2x250L
PT-5030 1/2x300L
PT-5035 1/2x350L
PT-5040 1/2x400L
PT-5045 1/2x450L
PT-5050 1/2x500L
PT-5060 1/2x600L
PT-5070 1/2x700L
PT-5080 1/2x800L
PT-5090 1/2x900L
PT-5100 1/2x1000L
PT-6015 3/4x150L
PT-6020 3/4x200L
PT-6025 3/4x250L
PT-6030 3/4x300L
PT-6035 3/4x350L
PT-6040 3/4x400L
PT-6045 3/4x450L
PT-6050 3/4x500L
PT-6060 3/4x600L
PT-6070 3/4x700L
PT-6080 3/4x800L
PT-6090 3/4x900L
PT-6100 3/4x1000L
型式 寸法
PT-8030 1x300L
PT-8035 1x350L
PT-8040 1x400L
PT-8045 1x450L
PT-8050 1x500L
PT-8060 1x600L
PT-8070 1x700L
PT-8080 1x800L
PT-8090 1x900L
PT-8100 1x1000L

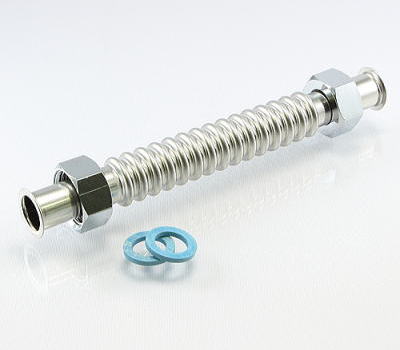

フレキシブル・チューブ（H型）（ステンレス製）
431
● 単山（１山）構造のフレキシブル・チューブです。
● 給湯・給水の固定配管に使用します。Ｔ型に比べ内径基準管のため、外径も太く柔軟性に優れます。
● 1/2Bと3/4Bと1Bの3サイズの取り付けサイズがあり、長さは150mmから500mmまでは50mm刻み、500mmから1000mmまでは100mm刻みのサイズがあります。
● 両端にナット、パッキン（ノンアスベスト）付です。


チューブ本体：SUS316L
ナット（両端）：Bs（Crメッキ付）
パッキン：V6500（2枚）
型式 寸法
PH-4015 1/2x150L
PH-4020 1/2x200L
PH-4025 1/2x250L
PH-4030 1/2x300L
PH-4035 1/2x350L
PH-4040 1/2x400L
PH-4045 1/2x450L
PH-4050 1/2x500L
PH-4060 1/2x600L
PH-4070 1/2x700L
PH-4080 1/2x800L
PH-4090 1/2x900L
PH-4100 1/2x1000L
PH-6015 3/4x150L
PH-6020 3/4x200L
PH-6025 3/4x250L
PH-6030 3/4x300L
PH-6035 3/4x350L
PH-6040 3/4x400L
PH-6045 3/4x450L
PH-6050 3/4x500L
PH-6060 3/4x600L
PH-6070 3/4x700L
PH-6080 3/4x800L
PH-6090 3/4x900L
PH-6100 3/4x1000L
型式 寸法
PH-8015 1x150L
PH-8020 1x200L
PH-8025 1x250L
PH-8030 1x300L
PH-8035 1x350L
PH-8040 1x400L
PH-8045 1x450L
PH-8050 1x500L
PH-8060 1x600L
PH-8070 1x700L
PH-8080 1x800L
PH-8090 1x900L
PH-8100 1x1000L

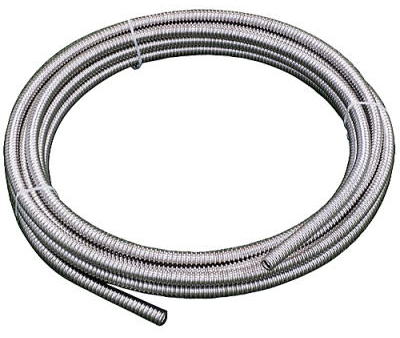

フリーカット・チューブ（T型）（ステンレス製）
431

● 単山（1山）構造のフレキシブル・チューブです。
● 給湯・給水の固定配管に使用します。1/2Bと3/4Bの取り付けサイズがあり、長さは10m巻きで、現場での寸法あわせが容易で低コストです。
● 別売の袋ナット、パッキン、Ｐニップルと合わせてお求め下さい。

チューブ本体：SUS304
型式 寸法 チューブ外径
PT-5110 1/2x10m φ16
PT-6110 3/4x10m φ20
PT-8110 1x10m φ24.5

 注意
加工上のご注意
・袋ナットの根元から50mm以内での曲げは行わないで下さい。
・最小曲げ半径はパイプ呼び径の3倍以上で曲げ、屈曲を繰り返さないで下さい。
・露出配管専用のため、埋設配管には使用しないで下さい。
・水以外の流体には使用できません。
・耐熱は連続使用温度80℃（瞬間で100℃）が目安です。
・最高使用圧力：0.75MPa
・エコキュートのヒートポンプ配管には使用しないで下さい。
