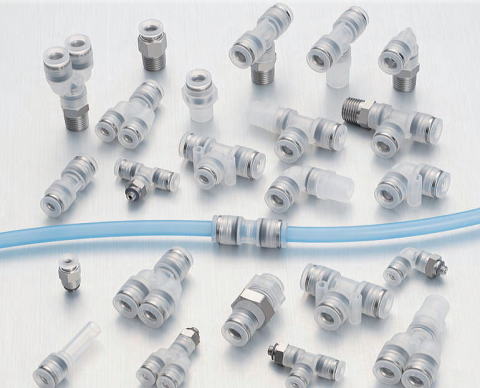

チューブフィッティングPP　耐腐蝕性SUS303相当タイプ

312

チューブフィッティングPP　継手一覧 ネジ部材質：特殊ステンレスまたはSUS303 ストレート SPPC-SP エルボ SPPL-SP ティー SPPB-SP ブランチティー SPPD-SP  ブランチワイ SPPX-SP     ネジ部材質：PP ストレート SPPC エルボ SPPL ティー SPPB ブランチティー SPPD ブランチワイ SPPX     ユニオンストレート SPPU 違径ユニオンストレート SPPG ユニオンエルボ SPPV ユニオンティー SPPE 違径ユニオンティー SPPEG   ユニオンワイ SPPY 違径ユニオンワイ SPPW 隔壁ユニオン SPPMP レデューサ SPPGJ

SPPC-SP ストレート　ネジ部材質：特殊ステンレスまたはSUS303

メートルネジタイプ 管用テーパネジタイプ   メートルネジタイプ

型式 チューブ外径 φD R A B L チューブエンド C 対辺 H 質量 (g) オリフィス径 (φmm) SPPC4-M3SP 4 M3×0.5 2.5 20.1 17.6 14.9 10 5.5 1.2 SPPC4-M5SP M5×0.8 3 20 17 1.8 SPPC4-01SP R1/8 8 21 7.5 3 SPPC4-02SP R1/4 11 15 14 15 SPPC6-M5SP 6 M5×0.8 3 22.1 19.1 17 12 8.3 1.8 SPPC6-01SP R1/8 8 22.6 18.6 8.4 4.6 SPPC6-02SP R1/4 11 24.6 18.5 14 16 SPPC6-03SP R3/8 12 23.6 17.2 17 25 SPPC8-01SP 8 R1/8 8 27.9 23.9 18.2 14 14 6 SPPC8-02SP R1/4 11 26.6 20.6 7 SPPC8-03SP R3/8 12 23.9 17.6 17 21 SPPC10-02SP 10 R1/4 11 29.8 23.8 20.7 17 18 8.5 SPPC10-03SP R3/8 12 29.3 23 24 SPPC12-03SP 12 R3/8 12 31.9 25.6 23.3 21 32 11 SPPC12-04SP R1/2 15 33.9 25.7 46 単位：mm ※テーパーネジタイプのL寸法は、ねじ締付け後の参考寸法です。

SPPL-SP エルボ　ネジ部材質：特殊ステンレスまたはSUS303

メートルネジタイプ 管用テーパネジタイプ   メートルネジタイプ

型式 チューブ 外径 φD R A B L φP チューブ エンド C E 対辺 H 質量 (g) オリフィス径 (φmm) SPPL4-M3SP 4 M3×0.5 2.5 19.8 22.3 10 14.9 18 10 6 1.2 SPPL4-M5SP M5×0.8 3 20.3 6.9 1.8 SPPL4-01SP R1/8 8 23.3 24.3 9.5 2.8 SPPL4-02SP R1/4 11 26.3 25.3 14 18 SPPL6-M5SP 6 M5×0.8 3 22 25.3 12.5 16.8 19.8 12 11 1.8 SPPL6-01SP R1/8 8 25 27.3 13 4.6 SPPL6-02SP R1/4 11 28 28.2 14 19 SPPL6-03SP R3/8 12 29.8 29.7 17 31 SPPL8-01SP 8 R1/8 8 28 31.3 14.5 18.1 22.7 14 16 6 SPPL8-02SP R1/4 11 31 32.2 21 SPPL8-03SP R3/8 12 32.8 33.7 17 33 SPPL10-02SP 10 R1/4 11 36 38.7 17.5 20.2 26.2 17 30 8 SPPL10-03SP R3/8 12 37 39.4 37 SPPL12-03SP 12 R3/8 12 39 43.2 21 23.4 29.4 21 46 10 SPPL12-04SP R1/2 15 42 44.3 60 単位：mm ※テーパーネジタイプのL寸法は、ねじ締付け後の参考寸法です。

SPPB-SP ティー　ネジ部材質：特殊ステンレスまたはSUS303

メートルネジタイプ 管用テーパネジタイプ   メートルネジタイプ

形 式 チューブ 外径 φD R A B L φP チューブ エンド C E 対辺 H 質量 (g) オリフィス径 (φmm) SPPB4-M3SP 4 M3×0.5 2.5 19.7 22.2 10 14.9 16.9 10 7.9 1.2 SPPB4-M5SP M5×0.8 3 20.2 8.8 1.8 SPPB4-01SP R1/8 8 23.2 24.2 12 2.8 SPPB4-02SP R1/4 11 26.2 25.2 14 20 SPPB6-M5SP 6 M5×0.8 3 23 26.5 13 17 20.15 12 14 1.8 SPPB6-01SP R1/8 8 26 28.5 16 4.6 SPPB6-02SP R1/4 11 29 29.5 14 22 SPPB6-03SP R3/8 12 30.8 31 17 34 SPPB8-01SP 8 R1/8 8 26.3 29.8 15 18.1 22.4 14 20 5.8 SPPB8-02SP R1/4 11 29.3 30.8 25 SPPB8-03SP R3/8 12 31.1 32.3 17 37 SPPB10-02SP 10 R1/4 11 36 38.7 17.5 20.2 25.2 17 36 8 SPPB10-03SP R3/8 12 37 39.4 43 SPPB12-03SP 12 R3/8 12 39 43.2 21 22.9 28.4 21 54 10 SPPB12-04SP R1/2 15 42 44.3 69 単位：mm ※テーパネジタイプのL寸法は、ねじ締付け後の参考寸法です。

SPPD-SP ブランチティー　ネジ部材質：特殊ステンレスまたはSUS303

メートルネジタイプ 管用テーパネジタイプ   メートルネジタイプ

型式 チューブ 外径 φD R A B L1 L2 φP チューブ エンド C E 対辺 H 質量 (g) オリフィス径 (φmm) SPPD4-M3SP 4 M3×0.5 2.5 36.6 34.1 17.2 10 14.9 16.9 10 7.9 1.2 SPPD4-M5SP M5×0.8 3 37.1 8.8 1.8 SPPD4-01SP R1/8 8 40.1 36.1 19.2 12 2.8 SPPD4-02SP R1/4 11 43.1 37.1 20.2 14 20 SPPD6-M5SP 6 M5×0.8 3 43.2 40.2 20 13 17 20.1 12 14 1.8 SPPD6-01SP R1/8 8 46.2 42.2 22 16 4.6 SPPD6-02SP R1/4 11 49.2 43.1 23 14 22 SPPD6-03SP R3/8 12 51 44.6 24.5 17 34 SPPD8-01SP 8 R1/8 8 50.4 46.4 24.2 15 18.1 22.2 14 20 6 SPPD8-02SP R1/4 11 53.4 47.4 25.2 25 SPPD8-03SP R3/8 12 55.2 48.9 26.7 17 37 SPPD10-02SP 10 R1/4 11 61.2 55.2 30 17.5 20.2 25.2 17 36 8 SPPD10-03SP R3/8 12 62.2 55.9 30.7 43 SPPD12-03SP 12 R3/8 12 67.6 61.3 32.9 21 22.9 28.2 21 54 10 SPPD12-04SP R1/2 15 70.6 62.4 34 69 単位：mm ※テーパネジタイプのL1、L2寸法は、ねじ締付け後の参考寸法です。

SPPX-SP ブランチワイ　ネジ部材質：特殊ステンレスまたはSUS303

メートルネジタイプ 管用テーパネジタイプ   メートルネジタイプ

型式 チューブ外径 φD R A B L φP チューブエンド C J φd F H T 質量 (g)  オリフィス径 (φmm) SPPX4-M3SP 4 M3×0.5 2.5 37.1 34.6 10 14.9 11 3.2 14.1 10 10.4 8.2 1.2 SPPX4-M5SP M5×0.8 3 37.6 9.1 1.8 SPPX4-01SP R1/8 8 40.6 36.6 12 2.6 SPPX4-02SP R1/4 11 43.6 37.6 14 21 SPPX6-M5SP 6 M5×0.8 3 41.4 38.4 12.5 17 12 3.4 15.8 12 13.5 1 1.8 SPPX6-01SP R1/8 8 44.4 40.4 1 4.2 SPPX6-02SP R1/4 11 47.4 41.3 14 2 SPPX6-03SP R3/8 12 49.2 42.8 17 3 SPPX8-01SP 8 R1/8 8 48.7 44.7 14.5 18.1 14 3.4 17.2 14 15.1 20 5.9 SPPX8-02SP R1/4 11 51.7 45.7 25 SPPX8-03SP R3/8 12 53.5 47.2 17 37 SPPX10-02SP 10 R1/4 11 58.3 52.3 18 20.7 18 4.5 19.5 17 18 3 6.7 SPPX10-03SP R3/8 12 59.3 53 4 SPPX12-03SP 12 R3/8 12 64.5 58.2 21 23.4 20 4.2 22.2 21 21 56 7.9 SPPX12-04SP R1/2 15 67.5 59.3 71 単位：mm ※テーパネジタイプのL寸法は、ねじ締付け後の参考寸法です。

SPPC ストレート　ネジ部材質：PP

型式 チューブ 外径φD R A B L チューブ エンドC 対辺H 質量(g) オリフィス 径(φmm) SPPC4-01 4 R1/8 8 21 17 14.9 12 2.7 2.5 SPPC4-02 R1/4 11 22.2 16.2 14 3.5 SPPC6-01 6 R1/8 8 22.7 18.7 17 14 3.3 4 SPPC6-02 R1/4 11 24.7 18.6 3.8 SPPC6-03 R3/8 12 24.8 18.4 17 5.1 SPPC8-01 8 R1/8 8 27.9 23.9 18.2 17 5.2 6 SPPC8-02 R1/4 11 26.6 20.6 SPPC8-03 R3/8 12 27.5 21.2 6 SPPC10-02 10 R1/4 11 32.4 26.4 20.2 19 8.2 7.5 SPPC10-03 R3/8 12 33.4 27.1 9.2 SPPC12-03 12 R3/8 12 37.4 31.1 23.4 22 13 9 SPPC12-04 R1/2 15 33.9 25.7 単位：mm ※L寸法は、ねじ締付け後の参考寸法です。

SPPL エルボ　ネジ部材質：PP

形 式 チューブ 外径 φD R A B L φP チューブ エンドC E 対辺H 質量 (g) オリフィス 径 (φmm) SPPL4-01 4 R1/8 8 23.3 24.3 10 14.9 18 10 3.7 2.5 SPPL4-02 R1/4 11 26.3 25.3 14 4.5 SPPL6-01 6 R1/8 8 25 27.3 12.5 16.8 19.8 12 4.4 4 SPPL6-02 R1/4 11 28 28.2 14 5.6 SPPL6-03 R3/8 12 29.8 29.7 17 6.4 SPPL8-01 8 R1/8 8 28 31.3 14.5 18.1 22.7 14 6.8 6 SPPL8-02 R1/4 11 31 32.2 7.4 SPPL8-03 R3/8 12 32.8 33.7 17 8.2 SPPL10-02 10 R1/4 11 36 38.7 17.5 20.2 26.2 17 12 7.5 SPPL10-03 R3/8 12 37 39.4 13 SPPL12-03 12 R3/8 12 39 43.2 21 23.4 29.4 22 18 9 SPPL12-04 R1/2 15 42 44.3 20 単位：mm ※L寸法は、ねじ締付け後の参考寸法です。

SPPB ティー　ネジ部材質：PP

型式 チューブ 外径 φD R A B L φP チューブ エンド C E 対辺 H 質量 (g) オリフィス 径 (φmm) SPPB4-01 4 R1/8 8 23.2 24.2 10 14.9 16.9 10 5.6 2.5 SPPB4-02 R1/4 11 26.2 25.2 14 6.3 SPPB6-01 6 R1/8 8 26 28.5 13 17 20.15 12 7.8 4 SPPB6-02 R1/4 11 29 29.5 14 8.6 SPPB6-03 R3/8 12 30.8 31 17 9.4 SPPB8-01 8 R1/8 8 26.3 29.8 15 18.1 22.4 14 11 5.8 SPPB8-02 R1/4 11 29.3 30.8 12 SPPB8-03 R3/8 12 31.1 32.3 17 13 SPPB10-02 10 R1/4 11 36 38.7 17.5 20.2 25.2 17 18 7.5 SPPB10-03 R3/8 12 37 39.4 19 SPPB12-03 12 R3/8 12 39 43.2 21 22.9 28.4 22 27 9 SPPB12-04 R1/2 15 42 44.3 28 単位：mm ※L寸法は、ねじ締付け後の参考寸法です。

SPPD ブランチティー　ネジ部材質：PP

型式 チューブ 外径 φD R A B L1 L2 φP チューブ エンド C E 対辺 H 質量 (g) オリフィス 径 (φmm) SPPD4-01 4 R1/8 8 40.1 36.1 19.2 10 14.9 16.9 10 5.6 2.5 SPPD4-02 R1/4 11 43.1 37.1 20.2 14 6.3 SPPD6-01 6 R1/8 8 46.2 42.2 22 13 17 20.1 12 7.8 4 SPPD6-02 R1/4 11 49.2 43.1 23 14 8.5 SPPD6-03 R3/8 12 51 44.6 24.5 17 9.3 SPPD8-01 8 R1/8 8 50.4 46.4 24.2 15 18.1 22.2 14 11 6 SPPD8-02 R1/4 11 53.4 47.4 25.2 12 SPPD8-03 R3/8 12 55.2 48.9 26.7 17 13 SPPD10-02 10 R1/4 11 61.2 55.2 30 17.5 20.2 25.2 17 18 7.5 SPPD10-03 R3/8 12 62.2 55.9 30.7 19 SPPD12-03 12 R3/8 12 67.6 61.3 32.9 21 22.9 28.2 22 27 9 SPPD12-04 R1/2 15 70.6 62.4 34 28 単位：mm ※L寸法は、ねじ締付け後の参考寸法です。

SPPX ブランチワイ　ネジ部材質：PP

型式 チューブ 外径φD R A B L φP チューブ エンドC J φd F 対辺H T 質量(g) オリフィス 径 (φmm) SPPX4-01 4 R1/8 8 40.6 36.6 10 14.9 11 3.2 14.1 10 10.4 5.9 2.5 SPPX4-02 R1/4 11 43.6 37.6 14 6.7 SPPX6-01 6 R1/8 8 44.4 40.4 12.5 17 12 3.4 15.8 12 13.5 8  4 SPPX6-02 R1/4 11 47.4 41.3 14 8. 7 SPPX6-03 R3/8 12 49.2 42.8 17 9. 5 SPPX8-01 8 R1/8 8 48.7 44.7 14.5 18.1 14 3.4 17.2 14 15.1 12 5.9 SPPX8-02 R1/4 11 51.7 45.7 SPPX8-03 R3/8 12 53.5 47.2 17 13 SPPX10-02 10 R1/4 11 58.3 52.3 18 20.7 18 4.5 19.5 17 18 2 6.7 SPPX10-03 R3/8 12 59.3 53 2 SPPX12-03 12 R3/8 12 64.5 58.2 21 23.4 20 4.2 22.2 22 21 29 7.9 SPPX12-04 R1/2 15 67.5 59.3 30 単位：mm ※L寸法は、ねじ締付け後の参考寸法です。

SPPU ユニオンストレート

型式 チューブ外径φD チューブエンドC B φP 質量(g) オリフィス径(φmm) SPPU4 4 14.9 30.8 10 4 2.8 SPPU6 6 17 34.9 12.5 5.4 4.3 SPPU8 8 18.1 37.8 14.5 7.8 7 SPPU10 10 20.2 41.4 17.5 13 9 SPPU12 12 23.4 47.8 21 19 11 単位：mm

SPPG 違径ユニオンストレート

型式 チューブ 外径φD1 チューブ 外径φD2 チューブ エンド C1 チューブ エンド C2 B φP 質量(g) オリフィス径(φmm) SPPG6-4 6 4 17 14.9 34.4 12.5 5.2 2.8 SPPG8-6 8 6 18.1 17 37.9 14.5 7.2 4.3 SPPG10-8 10 8 20.2 18.1 41.1 17.5 11 6.5 SPPG12-10 12 10 23.4 20.2 47.6 21 19 9 単位：mm

SPPV ユニオンエルボ

型式 チューブ外径 φD φP チューブエンド C E φd T F 質量 (g) オリフィス径 (φmm) SPPV4 4 10 14.9 16.9 3.2 10.4 6.5 4.8 2.8 SPPV6 6 12.5 17 20.1 3.2 13.5 8 6.6 5 SPPV8 8 15 18.1 22.4 4.2 15.6 10 8.9 7.2 SPPV10 10 17.5 20.2 26.2 4.2 18.2 12 14 8.3 SPPV12 12 21 23.4 29.4 4.2 21.7 14 20 10 単位：mm

SPPE ユニオンティー

型式 チューブ 外径φD φP チューブ エンド C E B φd T F1 F2 質量(g) オリフィス 径(φmm) SPPE4 4 10 14.9 17.2 17.2 3.2 10.4 6.5 13 6.4 2.8 SPPE6 6 13 17 20.05 20.1 3.2 13.5 8 16 8.9 4.8 SPPE8 8 15 18.1 22.2 22.2 3.2 15.6 9 18 13 6.2 SPPE10 10 17.5 20.2 25.2 25.2 4.2 18.2 12 24 21 8.1 SPPE12 12 21 22.9 28.4 28.2 4.2 21.7 14 28 30 10 単位：mm

SPPEG 違径ユニオンティー

型式 チューブ外径 φD1 チューブ外径 φD2 φP チューブエンド C1 チューブエンド C2 E B φd F1 F2 T 質量 (g) オリフィス径 (φmm) SPPEG6-4 6 4 13 17 14.9 20.05 19.5 3.2 8 16 13.5 8.7 2.8 SPPEG8-6 8 6 15 18.1 17 22.2 22.3 3.2 9 18 15.6 13 4.3 SPPEG10-8 10 8 17.5 20.2 18.1 25.2 24.9 4.2 12 24 18.2 19 6.2 SPPEG12-10 12 10 21 22.9 20.7 28.4 28 4.2 14 28 21.7 29 8.1 単位：mm

SPPY ユニオンワイ

型式 チューブ 外径 φD B φP1 φP2 チューブ エンド C J φd F T 質量 (g) オリフィ ス径 (φmm) SPPY4 4 32.8 10 10 14.9 11 3.2 14.1 10.4 6.3 2.6 SPPY6 6 37.7 13 12.5 17 12 3.4 15.8 13.5 8.6 4.3 SPPY8 8 42.4 15 14.5 18.1 14 3.4 17.2 15.1 13 5.7 SPPY10 10 48.4 17.5 17.5 20.7 18 4.2 19.5 18.2 21 6.7 SPPY12 12 54.8 21 21 23.4 20 4.2 22.2 21.7 30 8 単位：mm

SPPW 違径ユニオンワイ

型式 チューブ外径φD1 チューブ外径φD2 B φP1 φP2 チューブ エンドC1 チューブ エンドC2 J φd T F 質量(g) オリフィス 径(φmm) SPPW6-4 6 4 37.2 13 12.5 17 14.9 12 3.4 13.5 15.2 8.3 3.7 SPPW8-6 8 6 42.5 14.5 12.5 18.1 17 14 3.4 15.1 17.3 11 5 SPPW10-8 10 8 48.1 17.5 14.5 20.2 18.1 18 4.5 18.2 19.2 16 6.5 SPPW12-10 12 10 54.6 21 17.5 23.4 20.2 20 4.5 21.7 22 25 7.8 単位：mm

SPPMP 隔壁ユニオン

型式 チューブ 外径 φD M B E A φP チューブ エンド C 対辺 H G 質量 (g) オリフィス 径 (φmm) SPPMP4 4 M12×1.5 31.4 9.2 12 10 14.9 14 5 7.2 3 SPPMP6 6 M14×1.5 35.5 9.8 15 12.3 17 17 5 11 4.9 SPPMP8 8 M16×1.5 38.4 10.7 15.5 14.2 18.1 19 6 15 7 SPPMP10 10 M20×2 43 13 18.5 17.5 20.7 24 6 25 8 SPPMP12 12 M24×2 48.4 13.2 20.5 21 23.4 27 6 31 11 単位：mm

SPPGJ レデューサ

型式 チューブ外径φD1 チューブ外径φD2 B E φP チューブ エンド C 質量 (g) オリフィス径 (φmm) SPPGJ6-4 4 6 37.7 22.3 10 14.9 2.4 2.8 SPPGJ8-4 4 8 40.2 23.3 12.5 14.9 3 2.8 SPPGJ8-6 6 40.8 17 3.3 4.3 SPPGJ10-6 6 10 43.8 28.3 12.5 17 3.7 4.3 SPPGJ10-8 8 43.7 24.8 14.5 18.1 4.8 6.1 SPPGJ12-8 8 12 49.7 33.5 14.5 18.1 5.4 6.1 SPPGJ12-10 10 50 28.8 17.5 20.2 7.7 8.1 単位：mm

---
