配管内を流れる異物やゴミを簡単に分離排除できる
ストレーナー
244
ストレーナー6mm用
6mmチューブ用
タケノコタイプ		 9mmチューブ用
タケノコタイプ		 12mmチューブ用
タケノコタイプ		 めねじタイプ
特 長
● 本体が樹脂製の軽量なストレーナーです。
● 本体上部に固定部を設けており、装置内への取り付けが容易です。
● 専用メンテナンスカップでメンテナンス時の液漏れなどを解消します。

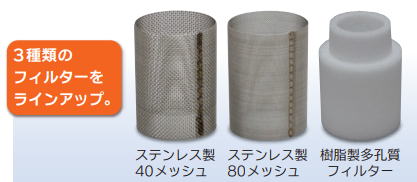

● ３種類のメッシュをご用意しております。
・ステンレス製40メッシュ ： 目開き…0.39mm
・ステンレス製80メッシュ ： 目開き…0.18mm
・樹脂製多孔質フィルター ： 気孔径…70μ、
気孔率…35〜40%

 材   質： 本体・ボウル　透明塩ビ（PVC）
メッシュ SUS304（40メッシュ・80メッシュ）・HDPE製フレーム
  多孔質フィルター　焼結HDPE
パッキン EPDM(黒)
※　原材料の廃盤に伴いＥＰＤＭ製品の原材料を変更を行い、色が橙から黒に変更となります。
使用圧力： タケノコタイプ　600KPa以下
めねじタイプ　750KPa以下

※ボウルは軽く締めて止まった位置から４５°（１/８周）程度を
    増し締めしてからご使用ください

※増し締めの際は、オプション品でご用意しております、
【メンテナンスカップSTR-MC　HDPE】（244-2157-81）を
ご使用いただきますと作業性が高まります。
【タケノコタイプ】　（本体とボウル、パッキン、メッシュまたはフィルターのセット品）
コード 型式 適用チューブ
内径(mm) 		 フィルター
244-2157-01 STR-V06S40-EP 6 ステンレス 40メッシュ
244-2157-02 STR-V09S40-EP 9 ステンレス 40メッシュ
244-2157-03 STR-V12S40-EP 12 ステンレス 40メッシュ
244-2157-21 STR-V06S80-EP 6 ステンレス 80メッシュ
244-2157-22 STR-V09S80-EP 9 ステンレス 80メッシュ
244-2157-23 STR-V12S80-EP 12 ステンレス 80メッシュ
244-2157-41 STR-V06PEF-EP 6 多孔質フィルター
244-2157-42 STR-V09PEF-EP 9 多孔質フィルター
244-2157-43 STR-V12PEF-EP 12 多孔質フィルター

【めねじタイプ】　（本体とボウル、パッキン、メッシュまたはフィルターのセット品）
コード 型式 ネジ規格 フィルター
244-2157-05 STR-VRC14S40-EP PT1/4 ステンレス 40メッシュ
244-2157-25 STR-VRC14S80-EP PT1/4 ステンレス 80メッシュ
244-2157-45 STR-VRC14PEF-EP PT1/4 多孔質フィルター

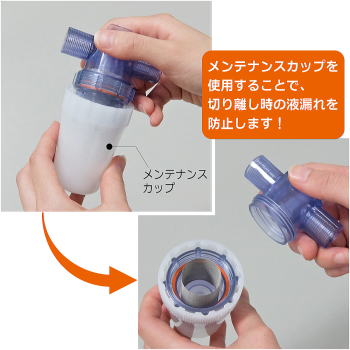

【メンテナンスカップ】
● メッシュの清掃時に使用することで本体内の液体が装置に溢れることを防ぎます。
● ストレーナーの定期的なメッシュの清掃やメンテナンスの際にご使用いただくと作業性が上がる便利な製品になります。

 材   質： 高密度ポリエチレン（HDPE）
 胴体最大径部分（φ） 約53
 サイズ（mm）全長 約76

コード 型式 ネジ規格 メッシュ
244-2157-81 STR-MC　HDPE PT1/4 40
【交換用部品】
＜交換用フィルター＞
コード フィルター種類 型式
244-2157-94 多孔質フィルター STR-PEF
※交換用ステンレス製メッシュは近日発売予定です。

＜交換用パッキン＞
コード 材質 型式
244-2157-96 EPDM STR-SEP

 寸法（単位：mm）

● ここに記載している寸法は、各型式で
共通の寸法を表しています。

［本体］
 ［本体固定部の詳細寸法］


［ボウル］
 		 ［組み立て時］



組み立てて使用する際の大きさは、固定部最上端からボウル最下端までで約73mmとなります。

【注意事項】
※流路方向が決まっていますので、本体に記載されている矢印の向きに合わせてご使用下さい。
※メンテナンスの際は必ず流路を閉止して下さい。また、手荒にボウルを開閉させると本体やフィルター
    から異物を発生させる場合があります。必ずゆっくり丁寧に作業を行って下さい。
※ボウルは軽く締めて止まった位置から45°（1/8周）程度を増し締めしてからご使用下さい。
