ピコケーブル・詳細、図など 045
専用カッターもご用意
作業効率が一層向上する、ピコケーブル専用の金属管カッタ「ピコカッタ」を用意しております。

グラフ1 温度特性
ピコケーブル２芯 一般光ケーブルアルミラップ2芯ケーブル
許容張力(Kgf) 100 75
許容側圧(Kgf/mm) 500/50 100/50
許容曲げ半径(mm) 50 100
ケーブル外径(mm) 約8.0 約11
ケーブル重量（Kg/Km) 約75 約100
表1 比較表

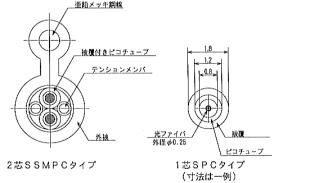

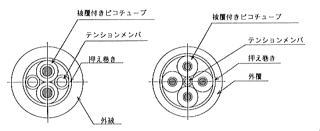

図１ピコチューブの構造
図2 ピコチューブ製造工程
→ → →

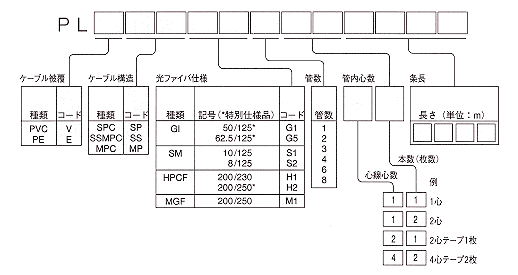

標準オーダーコード表
