アンカー付きサドル★インサートクリップ　 Saddle Insert Clip System　

358

仕様・用途		メリット
衛生設備	被覆樹脂管、サヤ管樹脂パイプ等が施工対象	施工時間が早い。カール・アンカー・ピン打ち不要のワンプッシュです。
防災設備
電気設備	ケーブル、CD、PF管（二重天井部材）	貼付けと違い経年劣化がありません。又、接着時間を待つ必要もありません。

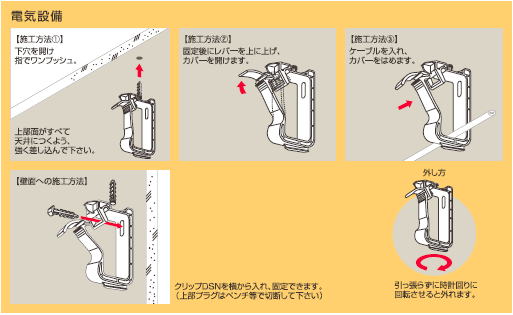

■クリップ SH

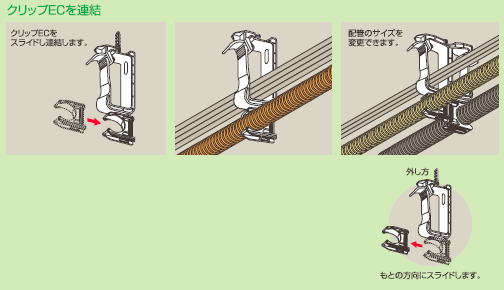

●二重天井部材として分電盤まわり等、ケーブル数の多い場所でケーブルを一度に支持することが可能です。 ●クリップSHとECを連結することで、ケーブルとパイプを同時に指示することができ、効率的です。
ボックスタイプ	耐荷重：3kg・4kg

取付方向

型式　タイプ	侵入深度(mm)	許容荷重(kg)	最少梱包数	ケース梱包数

SH 15	30以上	3	50	50/2=100
SH 30	30以上	4	25	25/2=50

※許容荷重は静荷重です ※ECと連結し施工する場合、プラグが付いている本体の許容荷重を超えないようご注意下さい。

■クリップEC　

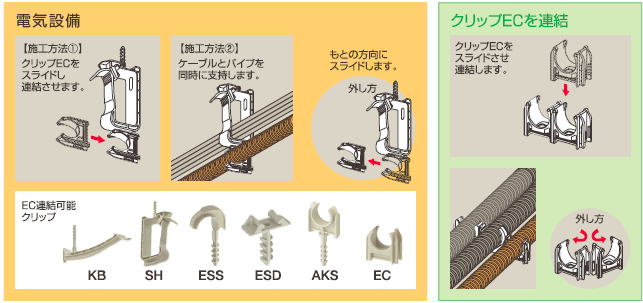

●外径は15～51mmのパイプを支持します。 ●ECは他のクリップと連結可能なため、増設プラグとしてご使用いただけます。 ●組み合わせ方により追加施工が不要です。 ※被覆管にECをご使用いただく時は、
口径：15～51mm	タイプ：増設プラグ	耐荷重：2kg

取付方向

※許容荷重は静荷重です。※ECと連絡し施工する場合、プラグがついている本体の許容荷重値を超えないようご注意下さい。

型式　タイプ	仕様		サドル別適合					入り数
	適合外径	許容荷重(kg)	被覆樹脂管		さや管	CD管	PFS管	最少梱包数(個）	ケース梱包数 (個入り/袋=個）
	適合外径	許容荷重(kg)	保温5mm	保温10mm	さや管	CD管	PFS管	最少梱包数(個）	ケース梱包数 (個入り/袋=個）
EC16	15～16	2	-	-	-	-	-	50	50/4=200
EC18	17.5～18.5	2	-	-	-	-	-	50	50/4=200
EC19	19.5～21	2	-	-	-	-	-	50	50/4=200
EC20	19.8～21.5	2	10	-	16	16	14	50	50/4=200
EC22	21.5～23	2	13	-	18	-	16	50	50/4=200
EC25	24.5～26	2	-	-	22	-	-	50	50/4=200
EC28	27.5～29	2	16	-	-	22	-	50	50/4=200
EC32	31～32.5	2	-	-	-	-	-	50	50/4=200
EC37	36～38	2	20	-	28/30	-	28	50	50/3=150
EC40	38.5～40	2	-	-	-	-	-	50	50/3=150
EC50	49～51	2	-	-	-	-	-	50	50/2=100

■クリップ EKP　

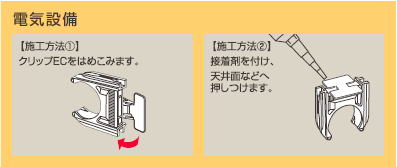

●クリップECを接着剤、両面テープで固定するベース材です。 ●ベース固定後もEKPとECは取り外し可能です。
貼り付けベース	耐荷重：1kg

取付方向

※許容荷重は静荷重です。

型式タイプ	仕様
型式タイプ	最少梱包数(個）	2ケース入り梱包数（個入り/袋=個）
EKP	50	50/6＝300
