アンカー付きサドル★インサートクリップ　 Saddle Insert Clip System　
 358
仕様・用途 メリット
衛生設備 被覆樹脂管、サヤ管樹脂パイプ等が施工対象 施工時間が早い。
カール・アンカー・ピン打ち不要のワンプッシュです。
防災設備
電気設備 ケーブル、CD、PF管（二重天井部材） 貼付けと違い経年劣化がありません。又、接着時間を待つ必要もありません。
■クリップESS
●床・壁・天井などのパイプ、ケーブルの支持をします。
●ESSとECを連結することで、ケーブルとパイプを同時に支持が可能です。
口径：15〜34mm タイプ：シングルタイプ 耐荷重：3kg
RC、ハーフPCに対応（標準タイプ)
プラグ長25mm		 取り付け方向

※1　ESSは取付位置を左右交互にすることで、部材が外れにくくなります。
※2 ESSは狭くて暗いシャフト室でのケーブル・パイプなどの施工に最適です。
※ESSを壁面で施工する場合、ケーブルの下部で挿入し開口部が上になるよう施工してください。
施工上のご注意をご覧下さい。
型式　タイプ 仕様 サドル別適合 入り数
適合外径 侵入深度(mm) 許容荷重(kg) 被覆樹脂管 さや管 CD管 PFS管 最少梱包数(個） ケース梱包数
(個入り/袋=個）
保温5mm 保温10mm
ESS 18 15〜21 30以上 3 - - 16 14/16 14 50 50/10=500
ESS 22 21〜26 30以上 3 10/13 - 18 - 16 50 50/8=400
ESS 28 25〜34 30以上 3 16 10/13 22/25 22 22 50 50/8=400
※許容荷重は静荷重です。 ※ECと連絡し施工する場合、プラグがついている本体の許容荷重値を超えないようご注意下さい。

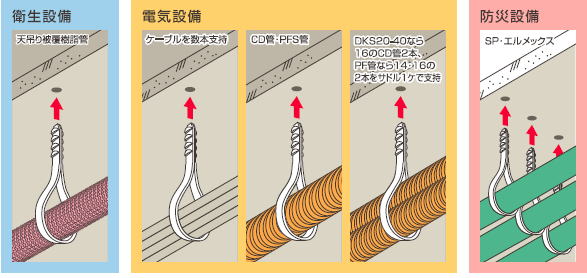

■クリップDKS
●ひも状のため、形状を問わず円形以外の物も支持できます。
口径：3〜40mm タイプ：万能タイプ 耐荷重：3kg
取り付け方向
型式　タイプ 仕様 サドル別適合 入り数
適合外径 侵入深度(mm) 許容荷重(kg) 被覆樹脂管 さや管 CD管 PFS管 最少梱包数(個） ケース梱包数
(個入り/袋=個）
保温5mm 保温10mm
DKS 3-13 3〜13 20以上 3 - - - - - 50 50/10=500
DKS 6-20 6〜20 20以上 3 - - - 14/16 14 50 50/10=500
DKS 8-28 8〜28 25以上 3 10/13 - 16/18/22 16/22 14/16 50 50/10=500
DKS 20-40 20〜40 25以上 3 - - 22/25/28/30 22/28 22/28 50 50/10=500
※許容荷重は静荷重です。
