アンカー付きサドルインサートクリップ

インサートクリップ目次へ

アンカー付きサドル★インサートクリップ　 Saddle Insert Clip System　

358

仕様・用途		メリット
衛生設備	被覆樹脂管、サヤ管樹脂パイプ等が施工対象	施工時間が早い。カール・アンカー・ピン打ち不要のワンプッシュです。
防災設備
電気設備	ケーブル、CD、PF管（二重天井部材）	貼付けと違い経年劣化がありません。又、接着時間を待つ必要もありません。

■クリップUSA

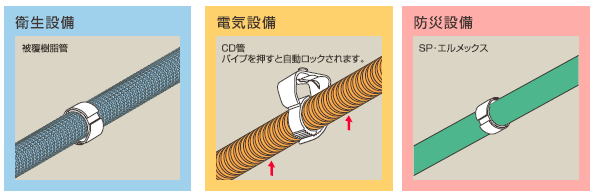

●被覆樹脂管、サヤ管、ドレンホース、CD,PF管などを支持します。 ●取付後、上部のカバーを持ち上げることで、部材のみを脱着できます。
口径：16～32mm	タイプ：ワンプッシュタイプ	耐荷重：2kg/4kg


RC、ハーフPCに対応（標準タイプ) プラグ長25mm	アンスロックスパンクリート用ショートアンカー対応プラグ長11mm	取り付け方向

型式　タイプ	仕様			サドル別適合					入り数
	適合外径	侵入深度(mm)	許容荷重(kg)	被覆樹脂管		さや管	CD管	PFS管	最少梱包数(個）	ケース梱包数 (個入り/袋=個）
	適合外径	侵入深度(mm)	許容荷重(kg)	保温5mm	保温10mm	さや管	CD管	PFS管	最少梱包数(個）	ケース梱包数 (個入り/袋=個）
USA 16-20/25	16～20	25以上	2	-	-	-	14	-	50	50/6=300
USA 20-25/25	20～25	25以上	4	10	-	16/18	16	14/16	50	50/8=400
USA 25-32/25	16～20	25以上	4	10/13	10	22/25	22	22	50	50/8=400
USA 16-20/11	16～20	11以上	2	-	-	-	14	-	50	50/6=300
USA 20-25/11	16～20	11以上	2	10	-	16/18	16	14/16	50	50/8=400
USA 25-32/11	16～20	11以上	2	10/13	10	22/25	22	2	50	50/8=400

※許容荷重は静荷重です。

■クリップDDS

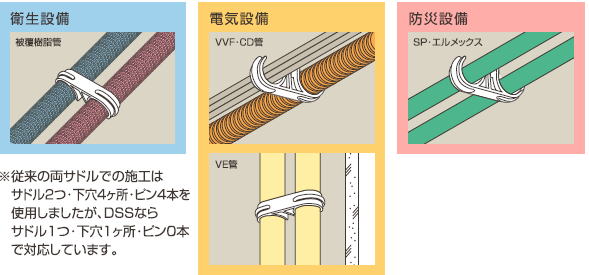

●サドル１つで2ライン同時に施工できるため、コスト、作業効率は飛躍的に向上します。
口径：4～32mm	タイプ：ダブルタイプ	耐荷重：1kg/2kg/3kg

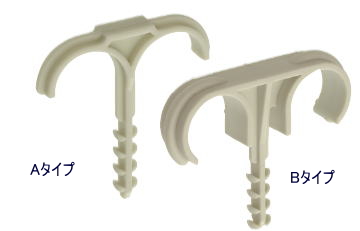

Aタイプ:押さえ込み型上から押さえて使用します。	Bタイプ：ホールド型パイプ等をはめ込みホールドして使用します。	取り付け方向

型式　タイプ		仕様			サドル別適合					入り数
		適合外径	侵入深度(mm)	許容荷重(kg)	被覆樹脂管		さや管	CD管	PFS管	最少梱包数(個）	ケース梱包数 (個入り/袋=個）
		適合外径	侵入深度(mm)	許容荷重(kg)	保温5mm	保温10mm	さや管	CD管	PFS管	最少梱包数(個）	ケース梱包数 (個入り/袋=個）
Aタイプ	DSS 10	4～12	25以上	1	-	-	-		-	50	50/10=500
	DSS 21	13～22	30以上	2	10/13	-	14/16	14/16	14	50	50/8=400
	DSS 28	23～31	30以上	2	10/13	10/13	22/25	22	16/22	50	50/8=400
Bタイプ	DSS 20-25	20～25	25以上	3	10/13	-	16/18	16	14/16	50	50/6=300
Bタイプ	DSS 25-32	25～32	30以上	3	10/13	10/13	22/25	22	22	50	50/8=400

※許容荷重は静荷重です。

■ お問合せ　お問合せはメール又はＦＡＸにてお願い致します。

<FAX問合せ用紙のダウンロード>

株式会社ハギテック : TEL 043-423-8741
