バイモルポンプ

バイモル^®ポンプ　超小型　36mm角登場

106

型式BPS－215i
流量：30ml/min(AC100V,50Hz駆動時）
吐出圧：20kPa

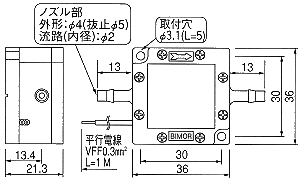

断面図

小型、軽量、抜群の耐久性。液体、気体に対応

モーターや軸の要らない画期的な原理を採用し、小型・軽量化を実現したバイモルポンプ。脈動も少なく、流量を容易に調節できます。消費電力は極めて少なく電磁ノイズの発生もありません。商用電源(AC100V,50/60Hz)で直接駆動することが可能で、部材のバリエーションも豊富。さまざまな液体、気体に対応でき、医療・理化学・工作機械等の分野で幅広く活躍します。

●小型・軽量・長寿命・低騒音
圧電体を使用したバイモルフとポンプ部が一体であるため、小型軽量のうえ従来のポンプのようなモーターや軸などの摺動部がないので、長寿命・低騒音です。
●吐出量調節が簡単
吐出量は駆動電圧または、周波数を変えることによって調節できます。又、吐出側を絞ってもモーターポンプのような焼付の心配がありません。
●低消費サイズ・低ノイズ
駆動源が圧電素子であるため、消費電力が極めて少なく、電磁ノイズの発生もありません。
●豊富なバリエーション
各部さまざまな材質を用意しており、いろいろな種類の液体・気体に対応できます。

型式		駆動電圧(V)	消費電力(mA)	自吸力(kPa)	流量(ml/min)	吐出圧(kPa)	使用材質				重量(g)
型式		駆動電圧(V)	消費電力(mA)	自吸力(kPa)	流量(ml/min)	吐出圧(kPa)	ハウジング	接液シート	逆止弁	Oリング	重量(g)
一般タイプ	BPS-215i	100	3	3	36	20	PP	PP	ブチルゴム	ブチルゴム	30
特殊タイプ (耐薬品性)	BPS-235G	100	3	3	36	20	POM	PTFE	フッ素ゴム	フッ素ゴム	30

※数値は25℃の水を使用し、無負荷の状態です。電源の周波数は50Hzです。
※ハウジング、弁の種類については、別途ご相談に応じます。
※使用雰囲気温度：5～50℃(氷結しないこと)
※使用周囲温度：35～85%（結露しないこと）
※寸法：W36 x L36 x H21(ノズル部を除く)
