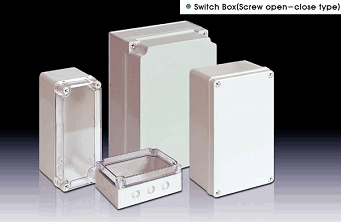

難燃性樹脂BOX（AC樹脂）　　スイッチボックス 429
※こちらの製品は現在取り扱い中止となっております。
案内文
難燃性樹脂ボックス　Switchbox Steel Mounting panel
オプション品中板　
スチールマウンティングパネル		 Plastic Mounting Panel
オプション品中板　
プラスチックマウンティングパネル
特長
●難燃性　UL94-5VA
●耐衝撃性　ＩＫ08 （5joule）
●防水・防塵性　ＩＰ66
●耐温度性　-40℃ 〜 ＋90℃

●VDE・TUV・CE・UL 規格取得品 （RoHS対応品）
●重量は鉄ボックスの約１／４です。
●防水・防塵・耐油・難燃性構造の樹脂ボックスです。
●スイッチボックスとしてもご利用頂けます。		 標準仕様
DS-PG シリーズ
材 質 本 体 ＡＣ：ＡＢＳ樹脂+ＰＣ樹脂
カバー
色 彩 本 体 灰 色
カバー
※ 壁取付ブラケットは付属されておりません。
※ 中板は含まれておりません。オプションより選定下さい。
■スイッチボックス（ネジ止めタイプ）　※中止品 ■オプション品　中板
型 番 寸 法
　( mm ）		 取付可能
中板		 壁取付用ﾌﾞﾗｹｯﾄ
DS-□□-□□
横 縦 深さ - -
DS-PG-0506 50 65 55 DS-0506 -
DS-PG-0712 75 125 75 DS-0712 B-40，PB-30/40
DS-PG-0712-1 75 125 100 DS-0712 B-40，PB-30/40
DS-PG-0712-2 75 125 125 DS-0712 B-40，PB-30/40
DS-PG-0811-S 80 110 45 DS-0811-S (P/L) B-40，PB-30/40
DS-PG-0811 80 110 70 DS-0811 (P/L) B-40，PB-30/40
DS-PG-0813 80 130 70 DS-0813 (P/L) B-40，PB-30/40
DS-PG-0816-S 80 160 55 DS-0816 (P/L) B-40，PB-30/40
DS-PG-0816 80 160 90 DS-0816 (P/L) B-40，PB-30/40
DS-PG-0818 80 180 70 DS-0818 (P/L) B-40，PB-30/40
DS-PG-0825 80 250 70 DS-0825 (P/L) B-40，PB-30/40
DS-PG-0811-1 80 110 85 DS-0811 (P/L) B-40，PB-30/40
DS-PG-0813-1 80 130 85 DS-0813 (P/L) B-40，PB-30/40
DS-PG-0818-1 80 180 85 DS-0818 (P/L) B-40，PB-30/40
DS-PG-0825-1 80 250 85 DS-0825 (P/L) B-40，PB-30
DS-PG-1212-S 125 125 75 DS-1212 B-40，PB-30
DS-PG-1212 125 125 100 DS-1212 B-40，PB-30
DS-PG-1217 125 175 75 DS-1217 B-40，PB-30
DS-PG-1217-1 125 175 100 DS-1217 B-40，PB-30
DS-PG-1417 140 170 95 DS-1417 B-40，PB-30
DS-PG-1423 140 230 95 DS-1423 B-40，PB-30
DS-PG-1520 150 200 100 DS-1520 (P/L) B-40，PB-30
DS-PG-1520-1 150 200 130 DS-1520 (P/L) B-40，PB-30
DS-PG-1525 150 250 100 DS-1525 (P/L) B-40，PB-30
DS-PG-1525-1 150 250 130 DS-1525 (P/L) B-40，PB-30
DS-PG-1717 175 175 75 DS-1717 B-40，PB-30
DS-PG-1717-1 175 175 100 DS-1717 B-40，PB-30
DS-PG-1717-2 175 175 125 DS-1717 B-40，PB-30
DS-PG-1725 175 250 75 DS-1725 B-40，PB-30
DS-PG-1725-1 175 250 100 DS-1725 B-40，PB-30
DS-PG-2020-S 200 200 95 DS-2020 (P/L) B-40，PB-30
DS-PG-2020 200 200 130 DS-2020 (P/L) B-40，PB-30
スチールマウンティングパネル
（スチールベース）　※中止品
型 番 横
（mm）		 縦
（mm）
DS-0506 40 55
DS-0712 60 106
DS-0811-S 63 93
DS-0811 68 96.5
DS-0813 68 116
DS-0816 65 150
DS-0818 68 165.5
DS-0825 68 235
DS-1212 99 99
型番 横
（mm）		 縦
（mm）
DS-1217 99 157
DS-1417 124 156
DS-1423 122 212
DS-1520 136 186
DS-1525 136 235.5
DS-1717 161 161
DS-1725 165 235
DS-2020 187 187
プラスチックマウンティングパネル
（プラスチックベース）　※中止品
型 番 横（mm） 縦（mm）
DS-0811 P/L 68 96.5
DS-0813 P/L 68 116
DS-0818 P/L 68 165.5
DS-0825 P/L 68 235
DS-1520 P/L 136 186
DS-1525 P/L 136 235
DS-2020 P/L 187 187

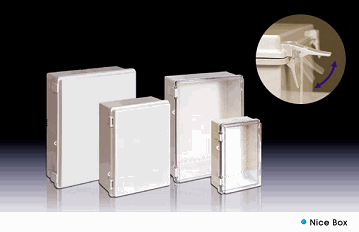

難燃性樹脂ボックス（ＡＣ樹脂）　ナイスボックス　　　　　　　　　　　　　　　　　　　　429
※こちらの製品は現在取り扱い中止となっております。　　　　　　
難燃性樹脂ボックス　Nice Box Steel Mounting panel
オプション品中板　
スチールマウンティングパネル		 Plastic Mounting Panel
オプション品中板　
プラスチックマウンティングパネル
特長
●難燃性　UL94-5VA
●耐衝撃性　ＩＫ08 （5joule）
●防水・防塵性　ＩＰ66
●耐温度性　-40℃ 〜 ＋90℃

●VDE・TUV・CE・UL 規格取得品 （RoHS対応品）
●重量は鉄ボックスの約１／４です。
●防水・防塵・耐油・難燃性構造の樹脂ボックスです。
●コントロールボックスとしてもご利用頂けます。
（樹脂ラッチタイプ）		 標準仕様
NE-PG シリーズ
材 質 本 体 ＡＣ：ＡＢＳ樹脂+ＰＣ樹脂
カバー
色 彩 本 体 灰 色
カバー
※ 壁取付ブラケットは付属されておりません。
※ 中板は含まれておりません。オプションより選定下さい。
■ナイスボックス（樹脂ラッチタイプ）
※中止品		 ■オプション品　中板
※中止品
型 番 寸 法　
( mm ）		 取付可能
中板		 壁取付可能ﾌﾞﾗｹｯﾄ
DS-□□-□□
横 縦 深さ
NE-PG-1013 100 130 70 DS-1013 (P/L) B-40，PB-30
NE-PG-1015 100 150 70 DS-1015 (P/L) B-40，PB-30
NE-PG-1020 100 200 70 DS-1020 (P/L) B-40，PB-30
NE-PG-1027 100 270 70 DS-1027 (P/L) B-40，PB-30
NE-PG-1515 150 150 90 DS-1515 (P/L) B-40，PB-30
NE-PG-1722 170 220 110 DS-1722 (P/L) B-40，PB-30
NE-PG-1727 170 270 110 DS-1727 (P/L) B-40
NE-PG-2919-S 290 190 100 DS-2919 (P/L) B-50
NE-PG-2919 290 190 140 DS-2919 (P/L) B-50
NE-PG-1929-S 190 290 100 DS-1929 (P/L) B-50
NE-PG-1929 190 290 140 DS-1929 (P/L) B-50
NE-PG-2535 250 350 150 DS-2535 (P/L) B-50
NE-PG-3030-S 300 300 130 DS-3030 (P/L) B-50
NE-PG-3030 300 300 180 DS-3030 (P/L) B-50
NE-PG-2939-S 290 390 100 DS-2939 (P/L) B-50
NE-PG-2939-M 290 390 140 DS-2939 (P/L) B-50
NE-PG-2939 290 390 160 DS-2939 (P/L) B-50
NE-PG-3546-S 350 465 160 DS-3546 (P/L) B-60
NE-PG-3546 350 465 200 DS-3546 (P/L) B-60
NE-PG-4353-S 430 530 160 DS-4353 (P/L) B-60
NE-PG-4353 430 530 200 DS-4353 (P/L) B-60
スチールマウンティングパネル
（スチールベース）		 プラスチックマウンティングパネル
（プラスチックベース）
型 番 横
（mm）		 縦
（mm）
DS-1013 68 96.5
DS-1015 68 116
DS-1020 68 165.5
DS-1027 68 235
DS-1515 124 124
DS-1722 136 186
DS-1727 136 235.6
DS-2919 251.5 161
DS-1929 161 251.5
DS-2535 220.9 320.9
DS-3030 291 291
DS-2939 265 362
DS-3546 333 447
DS-4353 362 463
型 番 横
（mm）		 縦
（mm）
DS-1013 P/L 68 96.5
DS-1015 P/L 68 116
DS-1020 P/L 68 165.5
DS-1027 P/L 68 235
DS-1515 P/L 124 124
DS-1722 P/L 136 186
DS-1727 P/L 136 235
DS-2919 P/L 252 161
DS-1929 P/L 161 252
DS-2535 P/L 217 316
DS-3030 P/L 287 287
DS-2939 P/L 265 362
DS-3546 P/L 333 447
DS-4353 P/L 362 463
取付ブラケット/難燃性樹脂　　その他ボックス/ケーブルコネクター 429
※こちらの製品は現在取り扱い中止となっております。
■ナイスボックス/スイッチボックス　壁取付用ブラケット
ナイスボックス/スイッチボックス　壁取付用ブラケット ナイスボックス/スイッチボックス　壁取付用ブラケット
型　 式
DS-B-40
DS-B-50
DS-B-60
DS-PB-40
DS-PB-30
※ボックスにより使用数が異なりますので
　　別途お問い合わせ下さい。

■ターミナルブロックボックス（固定端子台付き）　※中止品
Terminal Block Box

 特長
●小型・低価格の汎用タイプ
●ノックアウト付き（PGコネクタ付はご指定下さい）
型 式 寸法　(mm）
ヨコ タテ フカサ
DS-PG-4P 85 55 40
DS-PG-6P 90 75 40
DS-PG-10P 110 75 40
DS-PG-15P 100 200 70
DS-PG-20P 170 160 70
■ユニットボックス（プラスチック中板付）　※中止品
Unite Box Unite Box Unite Box
特長
●小型・多用途の簡易実装タイプ
●PGコネクタ付はご指定下さい
型 式 寸法　(mm）
ヨコ タテ フカサ
PL-PG-0609 65 95 55
PL-PG-0709 70 90 52
PL-PG-0816 85 165 52


■ケーブルコネクター　　※中止品
ケーブルコネクター
型　 式 ケーブル範囲 パネル穴径
DS-PG-7 3〜7mm φ11
DS-PG-9 4〜8mm φ15
DS-PG-11 5〜10mm φ19
DS-PG-13.5 6〜11mm φ21
DS-PG-16 9〜14mm φ23
DS-PG-21 14〜18mm φ29
DS-PG-25 18〜21mm φ33
DS-PG-29 18〜25mm φ37
DS-PG-36 22〜32mm φ45
