SUS316L チューブ継手
333
ステンレス製（316L）チューブ継手です。

【仕様】
・使用圧力と使用温度は、使用するチューブのタイプによって
  異なります。このためこれらの値はチューブの機能によって
  決定する必要があります。
・最高使用圧力：1.6MPa
・使用真空圧力：-99kPa
・使用温度範囲：-15℃〜225℃(凍結なき事)
                   ＜コネクターは-15℃〜190℃(凍結なき事)＞
・使用流体： 圧縮空気、水、油、食品及び化学工業用流体等
・RoHS2適合
・食品衛生法第27条適合品
・NSF169認証取得
・1907/2006 REACH適合品

【用途】
・洗浄機配管、農業、鉱業、化学、石油化学、製薬、真空

【備考】
  接続チューブ：ポリウレタン・シリコン
  ねじ部：ISO7.1準拠したRねじ
              ISO262に準拠したMねじ
              ﾕﾆﾊﾞｰｻﾙショートねじ ※1
    ※1 ﾕﾆﾊﾞｰｻﾙｼｮｰﾄねじ（コネクターのみ）
 ﾕﾆﾊﾞｰｻﾙシートねじは、全長が短くRc、GねじはもちろんNTPねじに組み付けることができます。
 またオスねじ端面が完全に平らでない場合でも締付けることが出来ます。

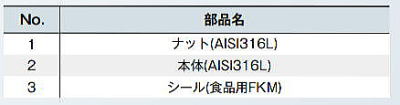

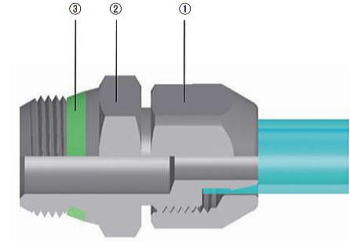

 ■構成部品と材料

　　
チューブ継手
※1コネクター ユニオン パネルユニオン ハーフエルボ

ユニオンエルボ ハーフチーズ ユニオンチーズ ナット


コネクター
 333
 　材質：ステンレス製（SUS316L）

コネクター
商品コード 型式 適用チューブ
外径×内径		 A
※1
(ﾕﾆﾊﾞｰｻﾙｼｮｰﾄねじ)		 B L CH1 CH2
333-00880980 PNC-0601 6×4 1/8 5.5 23 12 12
333-00880981 PNC-0602 6×4 1/4 7 25.5 15 12
333-00880982 PNC-0801 8×6 1/8 5.5 23 12 14
333-00880983 PNC-0802 8×6 1/4 7 25.5 15 14
333-00880984 PNC-1002 10×8 1/4 7 27.5 15 16
333-00880985 PNC-1003 10×8 3/8 7.5 29 17 16
単位：mm
 ※1 ﾕﾆﾊﾞｰｻﾙｼｮｰﾄねじ
 ﾕﾆﾊﾞｰｻﾙシートねじは、全長が短くRc、GねじはもちろんNTPねじに組み付けることができます。
 またオスねじ端面が完全に平らでない場合でも締付けることが出来ます。





ユニオン
333
 　材質：ステンレス製（SUS316L）
ユニオン
商品コード 型式 適用チューブ
外径×内径		 L CH1 CH2
333-00880986 PNU-06 6×4 29.5 10 12
333-00880987 PNU-08 8×6 30 12 14
333-00880988 PNU-10 10×8 34.5 14 16
単位：mm





パネルユニオン
333
 　材質：ステンレス製（SUS316L）
パネルユニオン
商品コード 型式 適用チューブ
外径×内径		 A L CH1 CH2
333-00880989 PNPU-06 6×4 M10×1 44 14 12
333-00880990 PNPU-08 8×6 M12×1 44 17 14
単位：mm





ハーフエルボ
333
 材質：ステンレス製（SUS316L）
ハーフエルボ
商品コード 型式 適用チューブ
外径×内径		 A(Rねじ) B L1 L2 CH1 CH2
333-00880991 PNHL-0601 6×4 1/8 7.5 21 15.5 8 12
333-00880992 PNHL-0602 6×4 1/4 11 21 19.5 8 12
333-00880993 PNHL-0801 8×6 1/8 7.5 22.5 17 10 14
333-00880994 PNHL-0802 8×6 1/4 11 22.5 21 10 14
333-00880995 PNHL-1002 10×8 1/4 11 25.5 21.5 12 16
333-00880996 PNHL-1003 10×8 3/8 11.5 25.5 22 12 16
単位：mm





ユニオンエルボ
333
 材質：ステンレス製（SUS316L）
ユニオンエルボ
商品コード 型式 適用チューブ
外径×内径		 L CH1 CH2
333-00880997 PNL-06 6×4 21 8 12
333-00880998 PNL-08 8×6 22.5 10 14
333-00880999 PNL-10 10×8 25.5 12 16
単位：mm





ハーフチーズ
333
 　材質：ステンレス製（SUS316L）
ハーフチーズ
商品コード 型式 適用チューブ
外径×内径		 A(Rねじ) B L1 L2 CH1 CH2
333-00881000 PNHT-0601 6×4 1/8 7.5 42 15.5 8 12
333-00881001 PNHT-0602 6×4 1/4 11 42 19.5 8 12
333-00881002 PNHT-0801 8×6 1/8 7.5 45 17 10 14
333-00881003 PNHT-0802 8×6 1/4 11 45 21 10 14
333-00881004 PNHT-1002 10×8 1/4 11 51 21.5 12 16
333-00881005 PNHT-1003 10×8 3/8 11.5 51 22 12 16
単位：mm





ユニオンチーズ
333
 　材質：ステンレス製（SUS316L）
ユニオンチーズ
商品コード 型式 適用チューブ
外径×内径		 L1 L2 CH1 CH2
333-00881006 PNT-06 6×4 42 21 8 12
333-00881007 PNT-08 8×6 45 22.5 10 14
333-00881008 PNT-10 10×8 51 25.5 12 16
単位：mm




ナット
333
 　材質：ステンレス製（SUS316L）
ナット
商品コード 型式 適用チューブ
外径×内径		 A L CH
333-00881009 PN-06 6×4 M10×1 11 12
333-00881010 PN-08 8×6 M12×1 11.5 14
333-00881011 PN-10 10×8 M14×1 13.5 16
単位：mm
