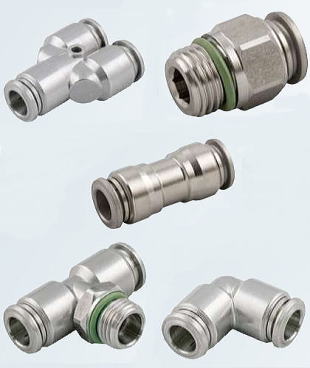

SUS316L ワンタッチチューブ継手
333
ステンレス製（316L）ワンタッチ継手です。

【仕様】
・最高使用圧力：1.6MPa
・使用真空圧力：-99kPa
・使用温度範囲：-15℃〜200℃(凍結なき事)
・使用流体： 圧縮空気、水、油、食品及び化学工業用流体等
・RoHS2適合
・食品衛生法第27条適合品
・NSF169認証取得
・1907/2006 REACH適合品

【用途】
・洗浄機配管、農業、鉱業、化学、石油化学、製薬、真空

【備考】
  接続チューブ：PA6・PA11・PA12・ポリエチレン・ポリウレタン・
  PTFE・FEP・PFA
  ※ポリウレタンチューブの場合、ショア硬度98以上必要です。

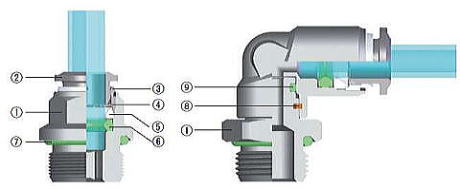

 ■構成部材と材料
 ワンタッチチューブ継手
六角穴付きコネクター 六角穴付きコネクター
平行ねじ		 ユニオン 隔壁ユニオン

ハーフエルボ ハーフエルボ
平行ねじ		 ユニオンエルボ ハーフチーズ

ハーフチーズ
平行ねじ		 ユニオンチーズ  ユニオンワイ  アダプター

六角穴付きコネクター
 333
 　材質：ステンレス製（SUS316L）

六角穴付きｺﾈｸﾀｰ
商品コード 型式 適用チューブ外径 A(Rねじ) B L CH1 CH2
333-00880874 POC-0401 4 1/8 7.5 19 10 3
333-00880875 POC-0402 4 1/4 11 23 14 3
333-00880876 POC-0601 6 1/8 7.5 22.5 13 4
333-00880877 POC-0602 6 1/4 11 24.5 14 4
333-00880878 POC-0801 8 1/8 7.5 25.5 14 5
333-00880879 POC-0802 8 1/4 11 25 14 6
333-00880880 POC-1002 10 1/4 11 30.5 17 7
333-00880881 POC-1003 10 3/8 11.5 28 17 8
333-00880882 POC-1203 12 3/8 11.5 33.5 21 9
333-00880883 POC-1204 12 1/2 14 32 22 10
単位：mm





六角穴付きコネクター　平行ねじ
333
 　材質：ステンレス製（SUS316L）
六角穴付きｺﾈｸﾀｰ平行ねじ
商品コード 型式 適用チューブ外径 A(平行ねじ) B C L CH1 CH2
333-00880884 POCP-04M5 4 M5 4 8 20 10 2
333-00880885 POCP-0401 4 G1/8 6 13 19.5 10 3
333-00880886 POCP-0402 4 G1/4 8 15 19.5 15 3
333-00880887 POCP-06M5 6 M5 4 10 23 12 2
333-00880888 POCP-0601 6 G1/8 6 13 23.5 13 4
333-00880889 POCP-0602 6 G1/4 8 15 23.5 15 4
333-00880890 POCP-0801 8 G1/8 6 13 23.5 14 5
333-00880891 POCP-0802 8 G1/4 8 15 23.5 15 6
333-00880892 POCP-1002 10 G1/4 8 16 30 17 8
333-00880893 POCP-1003 10 G3/8 9 20 27 17 8
333-00880894 POCP-1004 10 G1/2 10 25 30 22 8
333-00880895 POCP-1203 12 G3/8 9 21 34 21 8
333-00880896 POCP-1204 12 G1/2 10 25 31 22 10
単位：mm





ユニオン
333
 　材質：ステンレス製（SUS316L）
ユニオン
商品コード 型式 適用チューブ外径 L B
333-00880897 POU-04 4 31 10.5
333-00880898 POU-0406 6-4（異径） 31 12.5
333-00880899 POU-06 6 35 12.5
333-00880900 POU-0608 8-6（異径） 34.5 14.5
333-00880901 POU-08 8 36.5 14.5
333-00880902 POU-0810 10-8（異径） 38 17.5
333-00880903 POU-10 10 42 17.5
333-00880904 POU-1012 12-10（異径） 44 20.5
333-00880905 POU-12 12 48 20.5
単位：mm





隔壁ユニオン
333
 　材質：ステンレス製（SUS316L）
隔壁ユニオン
商品コード 型式 適用チューブ外径 M(平行ねじ) L CH A max
333-00880906 POPU-04 4 M12×1 31 17 7
333-00880907 POPU-06 6 M14×1 35 17 9.5
333-00880908 POPU-08 8 M16×1 37 19 10.5
333-00880909 POPU-10 10 M20×1 42 24 12.5
333-00880910 POPU-12 12 M22×1 48 26 16.5
単位：mm





ハーフエルボ
333
 　材質：ステンレス製（SUS316L）
ハーフエルボ
商品コード 型式 適用チューブ外径 A
(Rねじ)		 B C L1 L2 CH
333-00880911 POHL-0401 4 1/8 7.5 10 15.5 17 11
333-00880912 POHL-0402 4 1/4 11 10 15.5 21 14
333-00880913 POHL-0601 6 1/8 7.5 12.5 18 18.5 11
333-00880914 POHL-0602 6 1/4 11 12.5 18 22.5 14
333-00880915 POHL-0801 8 1/8 7.5 14.5 20 23 12
333-00880916 POHL-0802 8 1/4 11 14.5 20 23.5 14
333-00880917 POHL-1002 10 1/4 11 17 23.5 28.5 15
333-00880918 POHL-1003 10 3/8 11.5 17 23.5 26 17
333-00880919 POHL-1004 10 1/2 14 17 23.5 29.5 22
333-00880920 POHL-1203 12 3/8 11.5 20.5 27.5 32.5 17
333-00880921 POHL-1204 12 1/2 14 20.5 27.5 31.5 22
単位：mm





ハーフエルボ　平行ねじ
333
 　材質：ステンレス製（SUS316L）
ハーフエルボ平行ねじ
商品コード 型式 適用チューブ外径 A(平行ねじ) B C L1 L2 CH
333-00880922 POLP-04M5 4 M5 4 10 15.5 16 8
333-00880923 POLP-0401 4 G1/8 6 10 15.5 16 13
333-00880924 POLP-0402 4 G1/4 8 10 15.5 18.5 15
333-00880925 POLP-06M5 6 M5 4 12.5 18 17.5 8
333-00880926 POLP-0601 6 G1/8 6 12.5 18 17.5 13
333-00880927 POLP-0602 6 G1/4 8 12.5 18 20 15
333-00880928 POLP-0603 6 G3/8 9 12.5 18 23 20
333-00880929 POLP-0801 8 G1/8 6 14.5 20 23 13
333-00880930 POLP-0802 8 G1/4 8 14.5 20 21 15
333-00880931 POLP-0803 8 G3/8 9 14.5 20 24 20
333-00880932 POLP-1002 10 G1/4 8 17 23.5 27.5 15
333-00880933 POLP-1003 10 G3/8 9 17 23.5 25 20
333-00880934 POLP-1004 10 G1/2 10 17 23.5 26.5 25
333-00880935 POLP-1203 12 G3/8 9 20.5 27.5 30.5 20
333-00880936 POLP-1204 12 G1/2 10 20.5 27.5 28.5 25
単位：mm





ユニオンエルボ
333
 　材質：ステンレス製（SUS316L）
ユニオンエルボ
商品コード 型式 適用チューブ外径 C L
333-00880937 POL-04 4 10 16
333-00880938 POL-06 6 12.5 19.5
333-00880939 POL-08 8 14.5 21
333-00880940 POL-10 10 17 24.5
333-00880941 POL-12 12 20.5 29
単位：mm




ハーフチーズ
333
 　材質：ステンレス製（SUS316L）
ハーフチーズ
商品コード 型式 適用チューブ外径 A
（Rねじ）		 B C L1 L2 CH
333-00880942 POHT-0401 4 1/8  7.5 10 30.5 17 11
333-00880943 POHT-0402 4 1/4 11 10 30.5 21 14
333-00880944 POHT-0601 6 1/8 7.5 12.5 36 20.5 11
333-00880945 POHT-0602 6 1/4 11 12.5 36 22.5 14
333-00880946 POHT-0801 8 1/8 7.5 14.5 40 23 12
333-00880947 POHT-0802 8 1/4 11 14.5 40 23.5 14
333-00880948 POHT-1002 10 1/4 11 17 47 28.5 15
333-00880949 POHT-1003 10 3/8 11.5 17 47 26 17
333-00880950 POHT-1004 10 1/2 14 17 47 29.5 22
333-00880951 POHT-1203 12 3/8 11.5 20.5 55 32.5 17
333-00880952 POHT-1204 12 1/2 14 20.5 55 31.5 22
単位：mm





ハーフチーズ　平行ねじ
333
 　材質：ステンレス製（SUS316L）
ハーフチーズ　平行ねじ
商品コード 型式 適用チューブ外径 A
（平行ねじ）		 B C L1 L2 CH
333-00880953 POPT-04M5 4 M5 4 10 30.5 16 8
333-00880954 POPT-0401 4 G1/8 6 10 30.5 16 13
333-00880955 POPT-0402 4 G1/4 8 10 30.5 18.5 15
333-00880956 POPT-06M5 6 M5 4 12.5 36 17.5 8
333-00880957 POPT-0601 6 G1/8 6 12.5 36 17.5 13
333-00880958 POPT-0602 6 G1/4 8 12.5 36 20 15
333-00880959 POPT-0801 8 G1/8 6 14.5 40 23 13
333-00880960 POPT-0802 8 G1/4 8 14.5 40 21 15
333-00880961 POPT-1002 10 G1/4 8 17 47 27.5 15
333-00880962 POPT-1003 10 G3/8 9 17 47 25 20
333-00880963 POPT-1004 10 G1/2 10 17 47 26.5 25
333-00880964 POPT-1203 12 G3/8 9 20.5 55 30.5 20
333-00880965 POPT-1204 12 G1/2 10 20.5 55 28.5 25
単位：mm





ユニオンチーズ
333
 　材質：ステンレス製（SUS316L）
ユニオンチーズ
商品コード 型式 適用チューブ外径 C L1 L2
333-00880966 POT-04 4 10 32 16
333-00880967 POT-06 6 12.5 39 19.5
333-00880968 POT-08 8 14.5 42 21
333-00880969 POT-10 10 17 49 24.5
333-00880970 POT-12 12 20.5 57.5 29
単位：mm




ユニオンワイ
333
 　材質：ステンレス製（SUS316L）
ユニオンワイ
商品コード 型式 適用チューブ外径 A C L
333-00880971 POY-04 4 11 10 31
333-00880972 POY-06 6 13.5 12.5 36
333-00880973 POY-08 8 15.5 14.5 40
単位：mm




アダプター
333
 　材質：ステンレス製（SUS316L）
アダプター
商品コード 型式 D A(Gねじ) B L L1 CH
333-00880974 POA-0601 6 1/8 6 28.5 17 13
333-00880975 POA-0802 8 1/4 8 31.5 18 14
333-00880976 POA-1002 10 1/4 8 35.5 22 14
333-00880977 POA-1003 10 3/8 9 37.5 22 20
333-00880978 POA-1203 12 3/8 9 40 24.5 20
333-00880979 POA-1204 12 1/2 10 42.5 24.5 24
単位：mm
