PVDF締め込み継手|株式会社ハギテック

P.2603

カテゴリ-２1目次に戻る

シール継手目次

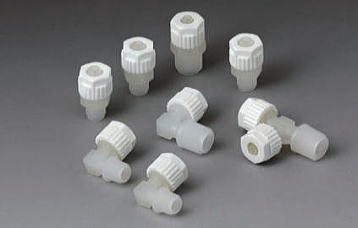

PVDF締め込み継手

700

特長
●	ナット締めで確実にロックします。
●	生産ライン、工作機械、食品機械、医療機器部品まで幅広く対応。

材質	：ボディ： PVDF
	：ナット：ポリプロピレン（PP）
最高使用圧力	： 1.4Mpa（20℃時）
使用温度範囲	： -20～120℃
色	：ボディ：ナチュラル
	：ナット：白
適用チューブ	：軟質PEチューブ、ナイロンチューブ等

PVDF締め込み継手

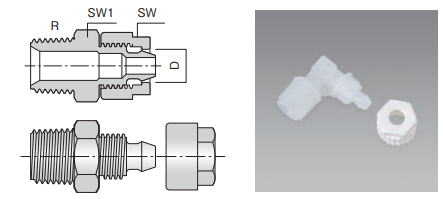

オスストレート

オスストレート

型式	適合チューブ（mm）	オスネジ（インチ）	二面幅（mm）
型式	内径×外径	R	SW	SW1
700-W0606M	4×6	R1/8	14	13
700-W0608M	4×6	R1/4	14	15
700-W0806M	6×8	R1/8	14	13
700-W0808M	6×8	R1/4	14	15
700-W0810M	6×8	R3/8	14	18
700-W1008M	7×10	R1/4	17	15
700-W1010M	7×10	R3/8	17	18
700-W1208M	9×12	R1/4	19	17
700-W1210M	9×12	R3/8	19	18
700-W1212M	9×12	R1/2	19	22

ユニオン
ストレートユニオンストレート

ユニオンストレート

型式	適合チューブ（mm）	二面幅（mm）
型式	内径×外径	SW	SW1
700-W0606C	4×6	14	14
700-W0808C	6×8	14	14
700-W1212C	9×12	19	19

オスエルボ

オスエルボ

型式	適合チューブ（mm）	オスネジ（インチ）	二面幅（mm）
型式	内径×外径	R	SW	SW1
700-W0606EM	4×6	R1/8	14	8
700-W0608EM	4×6	R1/4	14	8
700-W0806EM	6×8	R1/8	14	8
700-W0808EM	6×8	R1/4	14	8
700-W0810EM	6×8	R3/8	14	8
700-W1208EM	9×12	R1/4	19	15
700-W1210EM	9×12	R3/8	19	15
700-W1212EM	9×12	R1/2	19	15

ユニオンティー

ユニオンティー

型式	適合チューブ（mm）	二面幅（mm）
型式	内径×外径	SW	SW1
700-W0606T	4×6	14	8
700-W0808T	6×8	14	8
700-W1212T	9×12	19	14

オスチーズ

オスチーズ

型式	適合チューブ（mm）	オスネジ（インチ）	二面幅（mm）
型式	内径×外径	R	SW	SW1
700-W0606TM	4×6	R1/8	14	8
700-W0608TM	4×6	R1/4	14	8
700-W0806TM	6×8	R1/8	14	8
700-W0808TM	6×8	R1/4	14	8
700-W0810TM	6×8	R3/8	14	8
700-W1208TM	9×12	R1/4	19	15
700-W1210TM	9×12	R3/8	19	15
700-W1212TM	9×12	R1/2	19	15

ユニオンエルボ

ユニオンエルボ

型式	適合チューブ（mm）	二面幅（mm）
型式	内径×外径	SW	SW1
700-W0606E	4×6	14	8
700-W0808E	6×8	14	8
700-W1212E	9×12	19	15

※外径12mmは、ナットが黒色になります

メスストレート

メスストレート

型式	適合チューブ（mm）	メスネジ（インチ）	二面幅（mm）
型式	内径×外径	R	SW	SW1
700-W0606F	4×6	Rｃ1/8	14	14
700-W0608F	4×6	Rｃ1/4	14	17
700-W0806F	6×8	Rｃ1/8	14	14
700-W0808F	6×8	Rｃ1/4	14	17
700-W0810F	6×8	Rｃ3/8	14	22
700-W1008F	7×10	Rｃ1/4	17	17
700-W1010F	7×10	Rｃ3/8	17	22
