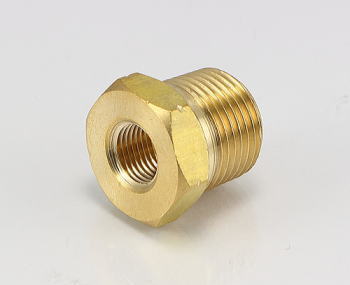

真鍮ブッシング
431
■ 特長
外ネジのサイズアップ、もしくは内ネジのサイズダウンに使用する、径違いの継手です。
面間を最小限にした変換が可能です。
3段違いまでの変換が可能です。
 ■ 仕様
使用圧力 MAX 6.90MPa
使用温度 -50℃〜+150℃
材 質 標準黄銅材:C3604
RoHS対応型式:C3604(cd75ppm以下)
流 体 上記材質に悪影響が無い流体
非RoHS型式  RoHS対応型式 取付ネジ 内径
(mm)
六角対辺
(mm)
全長
(mm)
(外) (内)
NB-1021 NB-1021R PT1/4 PT1/8 8.2 17 16
NB-1031 NB-1031R PT3/8 PT1/8 8.2 19 19
NB-1032 NB-1032R PT3/8 PT1/4 11 19 19
NB-1041 NB-1041R PT1/2 PT1/8 8.2 24 21
NB-1042 NB-1042R PT1/2 PT1/4 11 24 21
NB-1043 NB-1043R PT1/2 PT3/8 14.5 42 21
NB-1062 NB-1062R PT3/4 PT1/4 11 30 25
NB-1063 NB-1063R PT3/4 PT3/8 14.5 30 25
NB-1064 NB-1064R PT3/4 PT1/2 18 30 25
NB-1083 NB-1083R PT 1 PT3/8 14.5 35 32
NB-1084 NB-1084R PT 1 PT1/2 18 35 32
NB-1086 NB-1086R PT 1 PT3/4 23 35 32
