PVC熱収縮チューブ
164

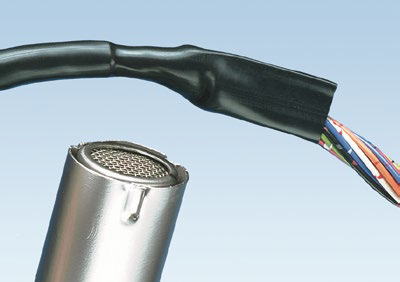

HSTTPタイプ(PVC)
● UL規格におけるVW-1グレードの
   認定品です。
● 耐油性に優れます。

<製品仕様>
材質 :PVC
色 :黒
電圧定格 :600V
使用温度範囲 :-20℃〜105℃
収縮温度 :100℃
収縮率:50%
AMS :AMS-DTL-23053/2 Class1**
UL :E122770
CSA :75192

型式 呼称サイズ
(インチ)
最小収縮前内径
(φmm)
最大収縮後内径
(φmm)
収縮後肉厚
(mm)
長さ
(m)
発注単位
(巻)
HSTTP05-QY 3/64 1.2 0.6 0.5 7.6 1
HSTTP06-QY 1/16 1.6 0.8
HSTTP09-QY 3/32 2.4 1.2 0.6
HSTTP12-QY 1/8 3.2 1.6
HSTTP19-QY 3/16 4.8 2.4
HSTTP25-QY 1/4 6.4 3.2
HSTTP38-QY 3/8 9.5 4.8 0.8
HSTTP50-QY 1/2 12.7 6.4
HSTTP75-QY 3/4 19.1 9.5 0.9
HSTTP100-QY 1 25.4 12.7 1
HSTTP150-QY 1 1/2 38.1 19.1 1.1
HSTTP200-QY 2 50.8 25.4 1.3

※上記以外の梱包単位については、当社営業部までお問い合わせください。
※※本製品にはつなぎ目がある可能性があります。
**材質特性のみ。

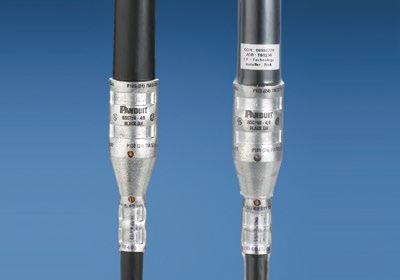

HSTTPNタイプ(PVC透明)
● UL規格におけるVW-1 グレードの
   認定品です。
● 収縮温度が低いので、取り付け時間
   を短縮できます。
● 透明度の高い素材なので、ラベルの
   読み取りやスプライス検査が簡単です。

<製品仕様>
材質 :PVC
色 :透明
電圧定格 :600V
使用温度範囲 :-20℃〜105℃
収縮温度 :100℃
収縮率 :50%
AMS :AMS-DTL-23053/2 Class2**
UL :E122770
CSA :75192

型式 呼称サイズ
(インチ)
最小収縮前内径
(φmm)
最大収縮後内径
(φmm)
収縮後肉厚
(mm)
長さ
(m)
HSTTPN50-438-L 11.7 6.4 0.6 111 50
HSTTPN62-750-Q 14.3 8.0 0.7 191 25
HSTTPN75-775-Q 17.7 9.5 0.7 197 25
HSTTPN100-775-Q 22.9 12.7 0.8 197 25
HSTTPN150-925-X 35.4 19.1 0.8 235 10
HSTTPN200-950-X 45.7 25.4 1.0 241 10

※上記以外の梱包単位については、当社営業部までお問い合わせください。
**材質特性のみ。
