Keyed, Color Coded
キー溝付き 識別カラーシリーズ

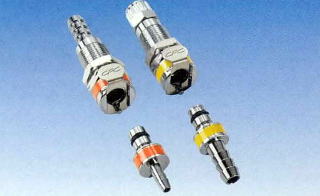

フローのキー溝付MCシリーズカップリングは、誤接続防止を目的に開発されました。
識別色には、オレンジ、黄、青、3種類の選択肢があります。

【特徴】  【利点】 【用途例】
 ・ キー溝でボディに接続   ・ 整合性なければ接続しない  ・ ポンプ機器
 ・ 色表示による識別   ・ ラインの誤接が防げる  ・ ガスケット穿孔
 ・ 親指式ラッチ機構   ・ 片手による着脱が可能  ・ 発泡容器製造機
 ・ クロームメッキ真揄   ・ 堅牢  ・ 半導体薬品処理
     ・ ガス探知機
     ・ 薬品分析器

【仕様】
材質 本体  :クロームメッキ真ちゅう
  ラッチ :ステンレス
  バルブ :アセタール
  バルブスプリング :SUS316
  外部スプリングおよびピン :ステンレス
  Oリング :NBR


使用圧力 :真空〜1.75MPa
使用温度範囲 :連続で-40℃〜82℃(204℃までの高温用もあり)
適合チューブ :内径3.2mm〜6.4mm(1/8インチ〜1/4インチ)
          外径6.4mm(1/4インチ)
色表示 :K1=オレンジ、K2=黄、K3=青

【ご注文に際して】
 カップリングは全て色により識別できるようになっています。
 表示はK1-オレンジ、K2-黄、K3-青です。
 表示例:MC1OO2K1,MC2202K1

注意:標準品のプラスチック製/クロームメッキ真鍮製クイックカップリングは、キー溝付MCカップリングと接続できません。

寸法図
 =最大径(mm)=全長(mm)



 カップリング・ボディ
ネジ取付け
   ネジ取付け(おすネジ)
ネジ規格
インチネジ 弁無し  弁付き
1/8NPT MC1002(K1,2,3) MCD1002(K1,2,3) 19.1 25.4
1/4NPT MC1004(K1,2,3) MCD1004(K1,2,3) 19.1 25.4
●販売ロット数はお問い合わせ下さい。

パネル取付け
   軟質チューブ用タケノコ接続(ホースバーブ)
チューブサイズ
内径(in) 内径(mm) 弁無し 弁付き
1/8 3.2 MC1602(K1,2,3) MCD1602(K1,2,3) 19.1 41.9
1/4 6.4 MC1604(K1,2,3) MCD1604(K1,2,3) 19.1 48.0
●販売ロット数はお問い合わせ下さい。

   硬質チューブ用フェルールレス
   PTF接続
チューブサイズ
内径×外径(in) 内径×外径(mm) 弁無し  弁付き
0.17×1/4 4.3×6.4  MC1204(K1,2,3) MCD1204(K1,2,3) 19.1 45.0
●販売ロット数はお問い合わせ下さい。

 カップリング・インサート
ネジ取付け
   ネジ取付け(おすネジ)
ネジ規格
インチネジ 弁無し  弁付き
1/8NPT MC2402(K1,2,3) - 12.7 31.8
●販売ロット数はお問い合わせ下さい。

インライン
   軟質チューブ用タケノコ接続(ホースバーブ)
チューブサイズ
内径(in) 内径(mm) 弁無し 弁付き
1/8 3.2 MC2202(K1,2,3) - 12.7 29.2
1/4 6.4 MC2204(K1,2,3) - 12.7 34.3
●販売ロット数はお問い合わせ下さい。

   硬質チューブ用フェルールレス
   PTF接続
チューブサイズ
内径×外径(in) 内径×外径(mm) 弁無し  弁付き
0.17×1/4 4.3×6.4 MC2004(K1,2,3) - 12.7 34.8
●販売ロット数はお問い合わせ下さい。

※受注生産品に付、ロット及び納期を必要とします。詳しくは弊社までお問い合せ下さい。
