フレキシブルメタルホース
659
株式会社ハギテックのフレキシブルメタルホース類はU字形状の山を連続的に螺旋形状に成形した
汎用のスパイラルタイプ、スパイラルタイプの山のピッチを狭くし、柔軟性を持たせたスパイラルTYPE-A、
単一山を成形させる事で柔軟性に優れ　振動吸収に優れたアニュラータイプなどをご用意しております。

裸フレキの他に外側に金属編組を加工する事で耐圧性能をアップさせる事が出来ます。

他、両端に金具のついたタイプ等もございます（下記　各資料参照）
■フレキシブルメタルホース
ステンレス鋼帯を均一に波形成型したメタルホースにステンレスの網（ブレード）を組み合わせることにより、
柔軟性を保ったまま内圧による変形を抑える事ができるため、多岐にわたる使用が可能です。

 製品口径・材質一覧
名称 口径 材料
スパイラルチューブ 8A〜80A SUS304/316L
スパイラルチューブ　TYPE-A 8A〜40A SUS304/316L
アニュラーチューブ 25A〜200A SUS304/316L

 高温下での使用におけるステンレスの選定の目安
網種 使用温度
SUS304 450℃以下
SUS316L 600℃以下
 フレキシブルメタルホース（金具無し）

*お問い合わせ方法

 ホースのみをご希望の場合：
  型式　材質　長さ　本数　１重あるいは２重ブレード（金属編組）の有無をお知らせ下さい。

  例 ： 659-8A　SUS304　5m　1本　1重ブレード

※ 液体・気体搬送用途でご使用の場合は耐圧性能を持たせる為、ブレード付きで使用するのが一般的です。
●スパイラルチューブ

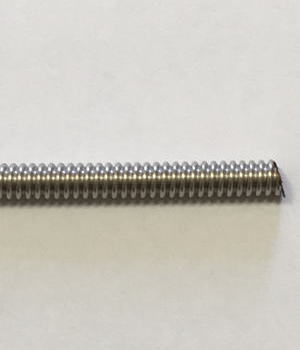

スパイラルチューブ

U字形状の山を連続的に螺旋形状に成型した最も一般的
な汎用フレキシブルチューブです。
螺旋構造のため液溜まりが起りにくい特性があります。
長尺対応が可能で、光輝焼鈍処理が標準。

スパイラルチューブ （定尺5ｍ or 10ｍ）
型式 呼称 各部寸法（mm） 許容圧力（Mpa） 曲げ半径（mm） ブレード仕様
A B 内径 外径 板厚 1重
ブレード		 2重
ブレード		 物理的な最小
曲げ半径 ※1		 液体＆気体
使用時最小
曲げ半径 ※2		 線径 総本数
裸 1W/B
659-8A  8A 1/4 8.2 11.0 12.5 0.20 4.0 6.0 30.0 130.0 0.3 144
659-10A 10A 3/8 10.5 15.2 16.7 0.25 3.2 4.5 40.0 150.0 0.3 168
659-15A 15A 1/2 13.7 18.2 19.7 0.25 3.0 4.2 50.0 170.0 0.3 192
659-20A 20A 3/4 19.7 25.6 27.3 0.25 2.6 3.6 60.0 200.0 0.3 288
659-25A 25A 1 25.7 32.2 33.7 0.25 1.9 2.6 70.0 240.0 0.3 320
659-32A 32A  1-1/4 33.2 41.0 43.3 0.30 1.7 2.3 90.0 300.0 0.4 432
659-40A 40A 1-1/2 39.0 47.8 49.5 0.30 1.6 2.2 120.0 360.0 0.4 432
659-50A 50A 2 53.5 62.0 64.0 0.30 1.5 2.0 150.0 450.0 0.4 528
659-65A 65A 2-1/2 63.5 76.5 78.5 0.30 1.2 1.6 180.0 490.0 0.4 576
659-80A 80A 3 77.0 91.0 93.0 0.30 1.0 1.4  220.0 600.0 0.4 672
※1　配線保護用途等で使用する時の参考値です。
※2　液体＆気体搬送時に使用する時の参考値です。

●スパイラルチューブ　TYPE-A

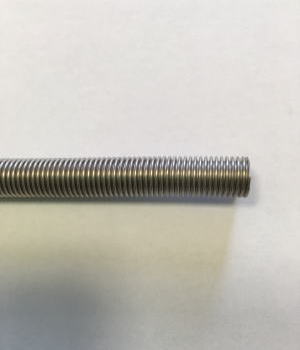

スパイラルチューブTYPE-A

U字形状の山を連続的に螺旋形状に成型。
通常のスパイラルチューブよりピッチを小さくする
ことにより、柔軟製を持たせています。
より柔らかさを要求される場所にお使い下さい。

スパイラルチューブ  TYPE-A （定尺3ｍ）
型式 呼称 各部寸法（mm） 許容圧力（Mpa） 曲げ半径（mm） ブレード仕様
A B 内径 外径 板厚 1重
ブレード		 2重
ブレード		 物理的な最小
曲げ半径 ※1		 液体＆気体
使用時最小
曲げ半径 ※2		 線径 総本数
裸 1W/B
659A-8A 8A 1/4 8.2 11.0 12.5 0.20 3.2 4.5 30.0 130.0 0.3 144
659A-10A 10A 3/8 10.5 15.2 16.7 0.25 2.6 3.6 40.0 150.0 0.3 168
659A-15A 15A 1/2 13.7 18.2 19.7 0.25 2.4 3.3 50.0 170.0 0.3 192
659A-20A 20A 3/4 19.7 25.6 27.3 0.25 2.0 2.8 60.0 200.0 0.3 288
659A-25A 25A 1 25.7 32.2 33.7 0.25 1.5 2.1 70.0 240.0 0.3 330
659A-32A 32A 1-1/4 33.2 41.0 43.3 0.30 1.3 1.8 90.0 300.0 0.4 432
659A-40A 40A 1-1/2 39.0 47.8 49.5 0.30 1.2 1.6 120.0 360.0 0.4 432
※1　配線保護用途等で使用する時の参考値です。
※2　液体＆気体搬送時に使用する時の参考値です。

●アニュラーチューブ

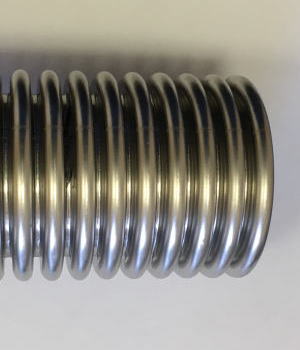

アニュラーチューブ

均一に波形を山高成型することで柔軟製があり、振動
吸収に優れたフレキシブルチューブです。
スパイラルチューブと違い、単一山なので首元部分の
捻れが抑えられます。

アニュラーチューブ （定尺3ｍ）
型式 呼称 各部寸法（mm） 許容圧力（Mpa） 曲げ半径（mm） ブレード仕様
A B 内径 外径 板厚 1重
ブレード		 2重
ブレード		 物理的な最小
曲げ半径 ※1		 液体＆気体
使用時最小
曲げ半径 ※2		 線径 総本数
裸 1W/B
659AN-25A 25A 1B 26.5 37.5 39.5 0.30 1.9 2.7 90.0 170.0 0.4 336
659AN-32A 32A 1-1/4B 31.5 47.5 49.5 0.30 1.6 2.3 110.0 180.0 0.4 432
659AN-40A 40A 1-1/2B 40.0 55.5 57.5 0.30 1.3 1.8 120.0 200.0 0.4 432
659AN-50A 50A 2B 52.5 71.5 73.5 0.30 1.2 1.6 135.0 225.0 0.4 576
659AN-65A 65A 2-1/2B 66.0 87.5 90.5 0.30 1.0 1.4 150.0 300.0 0.5 528
659AN-80A 80A 3B 77.5 101.5 104.5 0.30 1.0 1.4 220.0 320.0 0.5 528
659AN-100A 100A 4B 102.5 127.5 131.5 0.40 1.0 1.4 280.0 420.0 0.5 960
659AN-125A 125A 5B 127.5 154.5 158.5 0.40 1.0 1.4 400.0 520.0 0.5 1056
659AN-150A 150A 6B 150.5 181.5 185.5 0.50 0.9 1.2 550.0 700.0 0.5 1152
659AN-200A 200A 8B 201.5 234.5 239.5 0.50 0.8 1.0 750.0 850.0 0.6 1152
※1　配線保護用途等で使用する時の参考値です。
※2　液体＆気体搬送時に使用する時の参考値です。
 金具付きフレキシブルメタルホース
*お問い合わせ方法

 金具付きをご希望の場合：
  各資料を参考にタイプ型式、両端金具材質、金具のネジ規格＆サイズ、ホースタイプ、サイズ、
  長さ、本数等をお知らせ下さい。

  例 ： IN-100　SCS14　RC3/8-RC3/8　スパイラルチューブ　1500mm　4本

※ 液体・気体搬送用途でご使用の場合は耐圧性能を持たせる為、ブレード付きで使用するのが一般的です。


■フレキシブルメタルホース（金具付き）　一覧表
IN-100　ユニオン型 IN-200　ニップル型 IN-300　メタルタッチ継手
(SNM)型		 IN-350　ニップル・メタルタッチ
継手(SNM×SM)型
IN-100 IN-200 IN-300  IN-350
IN-400　メタルタッチ継手
(SNF)型		 IN-450　メタルタッチ継手
(SNF×SNM)型 		 IN-500　ローリー用ホース IN-600　レバー式カップリング
付きフレキシブルチューブ
 IN-400 IN-450  IN-500 IN-600
IN-700　ワンタッチカプラー付
フレキシブルチューブ		 IN-800　ジャケット配管用
フレキ（2重管）		 IN-900　サニタリー継手 IN-1000　フランジ型フレキシブルチューブ（片側ルーズ）
IN-700 IN-800  IN-900 IN-1000
IN-1100　フランジ型フレキシブルチューブ（両側ルーズ） IN-1200　フランジ型フレキシブルチューブ（差し込みLAP型） IN-1300　フランジ型フレキシブルチューブ（埋設用） IN-1500　フランジ型フレキシブルチューブ板ブレード型（リング式）
IN-1100 IN-1200 IN-1300 IN-1500
IN-1600　フランジ型フレキシブルチューブ　板ブレード型（バンド式） IN-2000　ベローズ伸縮継手
（パイプエンド型）		IN-3000　ベローズ伸縮継手
（自由式）		 IN-7300　排気伸縮継手
IN-1600 IN-2000  IN-3000 IN-7300
IN-C　自動車用ベローズ IN-C　自動車用ベローズ
（インナー付）
IN-C IN-C（インナー付）

■ お問合せ 　お問合せはメール又はＦＡＸにてお願い致します。

1. ご要望※必須 見積希望 購入希望 連絡希望 訪問希望 その他
2. 動機※必須 新規導入 既存入替 試作検討 コストダウン 情報収集
その他
3. お問合せ内容 価格請求・サンプル依頼・見積依頼、製品に関するお問合せなど
※サンプル依頼ですが、基本有償での提供となります。但し
当社在庫品で無償提供出来る物もございますので詳しくはお問合せ下さい
製品の商品名、型式をご記入下さい。
4. 添付資料
(ファイル容量2ＭＢまで)

<FAX問合せ用紙のダウンロード>

株式会社ハギテック : TEL 043-423-8741
