へルール付ステンレス継手
【受注生産品】
235

【特長】
材質は、耐食性の高いSUS316のみで構成されています。
部品点数は2点、袋ナットと本体だけで構成されています。
本体の片側は«サニタリー配管用のヘルール形状»が一体加工されており、溶接作業は必要ありません。
市販のパッキンとクランプを用いて簡単に接続と分解が可能です。
本体の片側は«樹脂製チューブ接続専用»に設計されており、施工性の向上と安全性の確保を実現します。
袋ナットの締付トルク管理が不要です。

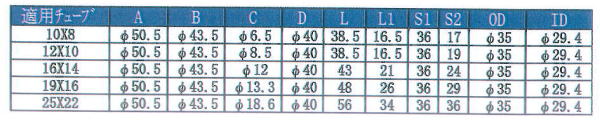

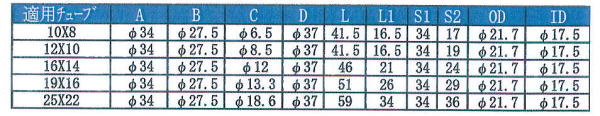

ヘルール規格:3A〜1.5S、樹脂製チューブ外径:φ6〜φ25mmまでの幅広い組合わせをラインアップしました。
バフ研磨、電解研磨処理実施(穴内面のみ)
1個から受注可能です。納期はおよそ1.5〜2ヶ月です。
日本製です。
【用途】
食品・医薬品・化学薬品・粉体など、いわゆるサニタリー配管に。
容易に分解・洗浄・組み立てすることが求められる部位に。
溶接個所を避けたい部位に。
 安全上の注意事項
 チューブの接続方法
 お客様用確認シート


 ・3A(1/2)ヘルール



 ・3A(3/4)ヘルール




 ・8Aヘルール




 ・10Aヘルール




 ・15Aヘルール



 ・1.0Sヘルール




 ・1.25Sヘルール




・1.5Sヘルール

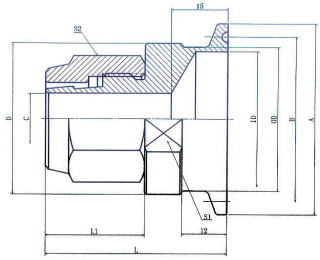

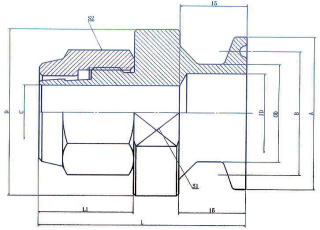

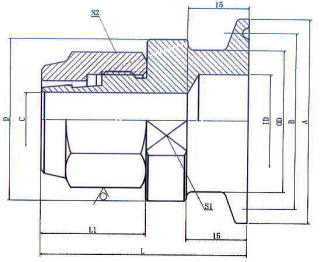

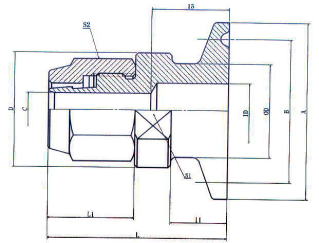

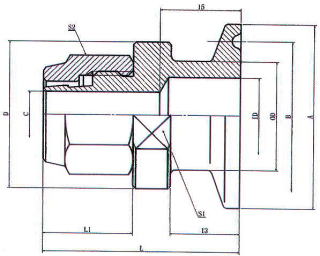

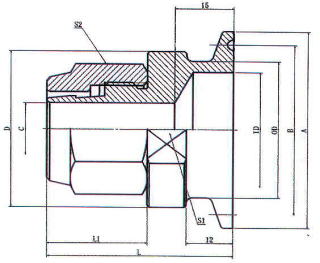

※上記掲載の図面は全て参考図となります。


【お問合せ方法】


●下記のお客様用確認シートにご記入の上、弊社までご送付願います。

お客様用確認シート




■ お問合せ  お問合せはメール又はFAXにてお願い致します。


1. ご要望※必須 見積希望 購入希望 連絡希望 訪問希望 その他
2. 動機※必須 新規導入 既存入替 試作検討 コストダウン 情報収集
その他
3. お問合せ内容 価格請求・サンプル依頼・見積依頼、製品に関するお問合せなど
※サンプル依頼ですが、基本有償での提供となります。但し
当社在庫品で無償提供出来る物もございますので詳しくはお問合せ下さい

製品の商品名、型式をご記入下さい。

4. 添付資料
(ファイル容量5MBまで)
