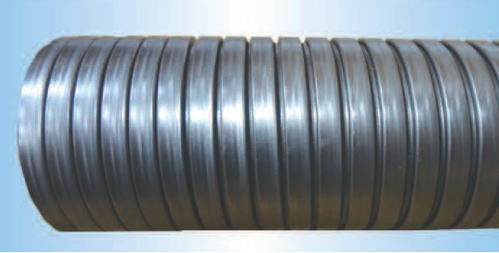

インターロック型メタルホース(〜φ250大口)
659

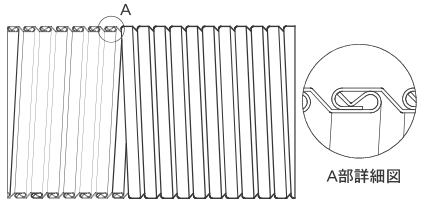

帯状にした金属を咬み合わせて螺旋状に巻いて製作するフレキシブルチューブです。
材質はSUS304となります。曲げた形状を保持します。

用途は電線保護、粉体輸送管、排気管等。
構造上、防水構造ではありません。
外装に樹脂被覆を施工し簡易防水も可能となります。

また、構造的に密閉性はありませんので、気体は漏れる構造です。
(漏れてもある程度気体の流れができれば良い前提でお使い頂く形です。)


 材質：SUS304


型式 φ内径
（mm）		 公差
（mm）		 φ外径
（mm）		 公差
（mm）		 板厚
（mm）		 板幅
（mm）		 曲げ半径 定尺
　659-25x30 25　 ±0.5 30　 ±1.5 0.5 25 300　 10ｍ　
　659-30x35 30　 ±0.5 35　 ±1.5 0.5 25 300　 10ｍ　
　659-32x37 32　 ±0.5 37　 ±1.5 0.5 25 350　 10ｍ　
　659-35x40 35　 ±0.5 40　 ±1.5 0.5 25 360　 10ｍ　
　659-38x43 38　 ±0.5 43　 ±1.5 0.5 25 360　 10ｍ　
　659-41x46 41　 ±0.5 46　 ±1.5 0.4 25 430　 5ｍ　
　659-43.5x48.5 43.5　 ±0.5 48.5　 ±1.5 0.5 25 430　 5ｍ　
　659-45x50 45　 ±0.5 50　 ±1.5 0.5 25 440　 5ｍ　
　659-51x56 51　 ±0.5 56　 ±1.5 0.5 25 440　 5ｍ　
　659-57x62 57　 ±0.5 62　 ±1.5 0.5 25 500　 5ｍ　
　659-61x66 61　 ±0.5 66　 ±1.5 0.5 25 550　 5ｍ　
　659-63.5x68.5 63.5　 ±0.5 68.5　 ±2.0 0.5 25 550　 5ｍ　
　659-66x71 66　 ±0.5 71　 ±2.0 0.5 25 600　 5ｍ　
　659-71x76 71　 ±0.5 76　 ±2.0 0.5 25 600　 5ｍ　
　659-77x82 77　 ±0.5 82　 ±2.0 0.5 25 660　 5ｍ　
　659-77x82 77　 ±0.5 82　 ±2.0 0.5 25 660　 5ｍ　
　659-81x86 81　 ±0.5 86　 ±2.0 0.5 25 700　 5ｍ　
　659-91x96 91　 ±0.5 96　 ±2.0 0.5 25 800　 5ｍ　
　659-102x108 102　 ±0.5 108　 ±2.5 0.5 25 840　 5ｍ　
　659-127x134 127　 ±0.5 134　 ±2.5 0.6 32 900　 5ｍ　
　659-135x142 135　 ±0.5 142　 ±2.5 0.6 32 1100　 5ｍ　
　659-151x158 151　 ±0.5 158　 ±2.5 0.6 32 1200　 5ｍ　
　659-203x210 203　 ±0.5 210　 ±2.5 0.6 32 1300　 5ｍ　
　659-250x257 250　 ±0.5 257　 ±2.5 0.6 32 1400　 3ｍ　

※外装の樹脂被覆は対応できない口径もございますので、予めご確認下さい。
※取り消し線の製品は、現在中止品となっております。（2020年1月30日）
