キョウエイテルナ高圧ゴムホース
371
 キョウエイエテルナ高圧ゴムホースは高度の技術と徹底した品質管理により生産されており、油圧機器の動脈として過酷な使用条件に耐えられるよう開発されたホースです。

 アセンブリも独自の技術により、厳しい試験の結果、世界最高水準の高圧ホースアセンブリを完成いたしました。
耐衝撃圧力に優れ長期間安心してご使用いただけます。

 たゆまぬ努力と技術開発により、キョウエイエテルナをよりご満足いただけるよう改良し発売いたしました。

 なお、ゴムホースでは、流体等の性質上問題のある、耐薬品性、耐熱性の高圧ラインにつきましては当社で製品化いたしました「シグマフレックス(テフロン高圧ホース)」のご利用をおすすめいたします。

流体、圧力、曲げ半径いずれにおいても、ホース業界における最先端を行く製品で各種製造機器業界で広くご利用いただいており、需要家各位にご満足いただけるものと確信しております。

どうぞ、ご相談くださるようお待ちいたしております。
● ホースカタログ→
● 金具カタログ→  Click
■ご注文要領

 ●アセンブリの表示

外装 ホース   長さ   両端金具アダプタ   スプリング
例1   8R2 × 1,000L    1=4+13
例2   16R3 × 2,000L   5+9=5+9   S
例3 W/B 20R4 × 3,000L   4+13=4+13   SS

<外装> W/B 外装鉄ワイヤーブレード <スプリング> S 前面スプリング
  S/B 外装ステンレスブレード    SS 両端スプリング
  G/B 外装ガラス繊維ブレード
  N/S スパイラルチューブ

 ●アセンブリの長さの測定方法

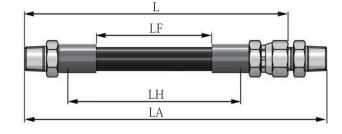

  (L=全長、LA=総全長、LF=露出長、LH=ホース長)




 長さ公差
 ホース全長 公差
 500mm以下 +10mm
-0
 1,000mm未満 +15mm
-0
 2,000mm未満  +20mm
-0
2,000mm以上 +1%
-0

■ホースの選定

  カタログに記載されていない特殊品も多数ございます。
  下記の使用条件をご明示くだされば最適のアセンブリホースを製作いたします。


 1. 使用流体
 2. 流量
 3. 最高使用圧力
 4. 使用温度(流体温度・雰囲気温度)
 5. アセンブリ長さ
 6. 金具
 7. 最小曲げ半径
 8. 外装保護

■両端ベンド金具の場合の金具取付角度の指示(ローテーション)

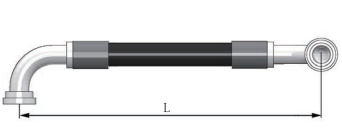

 両端金具が垂直に下向きになった状態、例1を0℃とし、手前の金具を時計の針方向に測ってご指示ください。
 例2は90℃、例3は225℃となります。

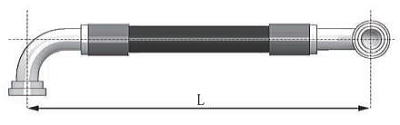

例 1

両端の金具が
同じ向きの場合

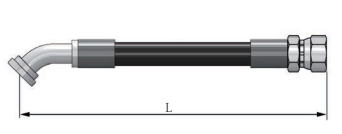

例 2

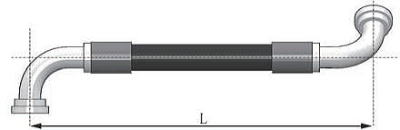

両端の金具の向きが
異なる場合@

例 3

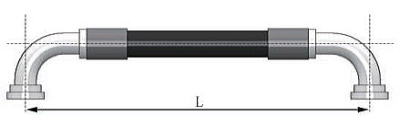

両端の金具の向きが
異なる場合A


■キョウエイエテルナ高圧ホース 仕様一覧表
    ホースタイプ
  呼称 M L1
(1W)
R1
(1W)
R2L
(2W)
R2
(2W)
R3
(3W)
R3
(2S1W)
R4
(4S)
R6
(6S)
RJ
サイズ (mm) (inch)
最高使用圧力 Mpa  4 6.3 1/4 3.5 14.0 21.0   35.0     70.0
6 9.5 3/8  3.5 14.0 17.0 21.0 35.0
8 12.7 1/2 3.5 10.5 14.0   28.0 35.0
10 15.9 5/8 3.5     25.0
12 19.0 3/4 3.5 7.0 10.5    21.0 28.0   34.5
16 25.4 1 3.5 7.0 10.5   21.0 28.0   27.5 34.5
20 31.8 1-1/4     7.0   14.0   21.0 20.5 34.5
24 38.1 1-1/2     7.0   10.0   14.0 20.5 34.5
32 50.8 2     5.0   10.0   14.0   20.5
34.5


W=ワイヤーブレード  S=スパイラルブレード


エテルナ高圧ゴムホースのホース名はサイズとホースタイプの組み合わせによって構成されています。

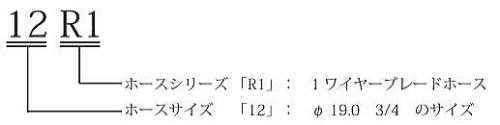

例 12R1の場合

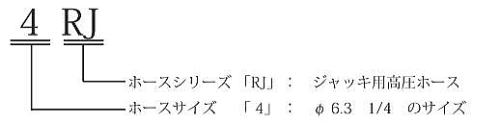

例 4RJの場合




※流体が一般鉱物系作動油、水以外の場合はご相談下さい。
※金具材質はステンレス・真鍮その他特殊材での製作も致しております。
