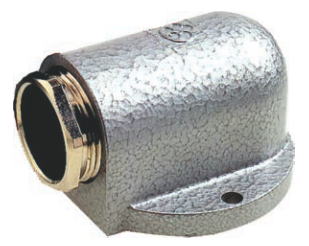

スキントップ SE-M
7
EN 50262に準拠したMネジサイズのフランジ型ケーブルグランドで、
高さを抑えたデザインと堅牢性が特長です。




■ 特長
短時間で取り付け可能
堅牢で安全なケーブルエントリー構造
2ないし4 ヶ所の固定穴
フランジ固定により捻れ防止
NBR製O-リングを装着

亜鉛ダイキャスト製のボディは熱帯性気候に耐性を持ち、耐腐食性に優れているため、
ネズミ鋳鉄や鋼鉄との組み合わせも可能です。


<材質>
 ボディ  :亜鉛ダイキャスト、灰色ハンマートーン塗装
 プレッシャースクリュー :真鍮、ニッケルメッキ
 シール :クロロプレン/NBR
 O-リング :NBR

■ 認 証


<保護等級> IP55

<使用温度範囲> -20℃〜 +80℃


型式 サイズ M 多層シール内径Φ
(mm)
全高
(mm)
適合レンチ
対辺長
(mm)
全長
(mm)
全幅
(mm)
梱包数量
52108000 M20×1.5 4/710/13 31 20 49.2 42 10
52108010 M25×1.5 8.5/11.5/14.5/17.5 40 25 68.2 60 5
52108020 M32×1.5 16/19/22/25 51.5 32 84.2 66 1

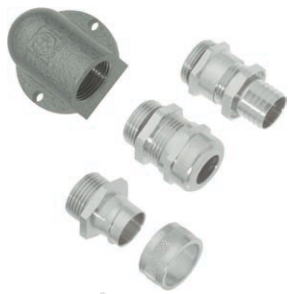

スキントップ SE-Mシール/プレッシャースクリュー無し
7

亜鉛ダイキャスト製のボディは熱帯性気候に耐性を持ち、耐腐食性に優れているため、ネズミ鋳鉄や鋼鉄との組み合わせも可能です。フランジ型ケーブルグランドは、他のO-リング付きのケーブルグランド、例えばストレインリリーフ、ケーブル屈曲保護、ケーブル保護チューブ、シールドケーブル用などのグランドと組み合わせることにより、さらに優れた機能を発揮します。保護等級は組み合わせる製品によって決まりますが、標準的な組み合わせの場合、最低でもIP55です。

<材質>
 ボディ  :亜鉛ダイキャスト、灰色ハンマートーン塗装
 O-リング :NBR

■ 認 証


<保護等級> IP55

<使用温度範囲> -20℃〜 +100℃


型式 サイズ M 全高
(mm)
全幅
(mm)
全長
(mm)
梱包数量
52108001 20×1.5 31 42 42.0 10
52108011 25×1.5 40 60 60.0 5
52108021 32×1.5 51.5 66 76.0 1


スキントップ SE-M 220/320
7
EN 50262に準拠したMネジサイズのフランジ型ケーブルグランドで、
高さを抑えたデザインと堅牢性が特長です。


■ 特長
短時間で取り付け可能
堅牢な構造
水やオイルの浸入を防止
ハウジングのケーブル貫通穴は一ヶ所のみ
フランジ固定により捻れ防止

亜鉛ダイキャスト製のボディは熱帯性気候に耐性を持ち、耐腐食性に優れているため、ネズミ鋳鉄や鋼鉄との組み合わせも可能です。フランジ型ケーブルグランドは、他のさまざまなO-リング付きのケーブルグランドと組み合わせることが可能です。保護等級は組み合わせる製品によって決まりますが、標準的な組み合わせの場合、最低でもIP55です。


<材質>
 ボディ  :亜鉛ダイキャスト、灰色ハンマートーン塗装
 プレッシャースクリュー :真鍮、ニッケルメッキ
 シール :クロロプレン/NBR
 フラットシール :SBR

■ 認 証


<保護等級> IP55

<使用温度範囲> -20℃〜 +80℃

※ケーブルシールおよびプレッシャースクリューが付属しない
 【SE-M 220/320 シール・プレシャーナット無しタイプ】もあります。


型式 サイズ M 多層シール内径Φ
(mm)
梱包数量
SE-M 220/320
52108040 2×M20×1.5 2×4/7/10/13 1
52108050 3×M20×1.5 3×4/7/10/13 1
SE-M 220/320 シール・プレシャーナット無し
52108041 2×M20×1.5 - 1
52108051 3×M20×1.5 - 1
