超高圧熱交換器用樹脂ホース 371
■Spir 3/2

チューブ : ポリオキシメチレン
補強層 : 2スパイラルブレード
カバー : ポリアミド/ 色:グリーン

型式 内径
(mm)
外径
(mm)
最高使用圧力
(Mpa)
最低破壊圧力
(Mpa)
最小曲げ半径
(mm)
重量
(g/m)
Spir 3/2 3.4 6.9 98.0 245.0 60 72



□お問い合わせ方法
全長長さと両端金具型式をご指示ください。

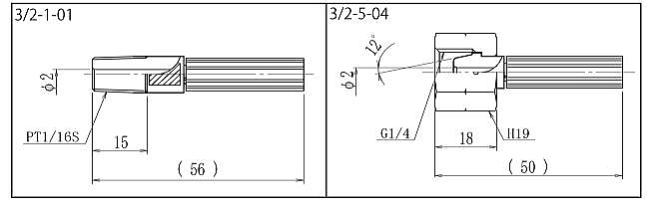

例 3/2-1-01+Spir3/2×10m+3/2-5-04
※ご指定頂いた長さは両端金具先端間の長さとなります。

■Spir 3/4


チューブ : ポリオキシメチレン
補強層 : 4スパイラルブレード
カバー : ポリアミド/ 色:グレー

型式 内径
(mm)
外径
(mm)
最高使用圧力
(Mpa)
最低破壊圧力
(Mpa)
最小曲げ半径
(mm)
重量
(g/m)
Spir 3/4 3.4 8.0 196.0 490.0 110 135



□お問い合わせ方法
全長長さと両端金具型式をご指示ください。

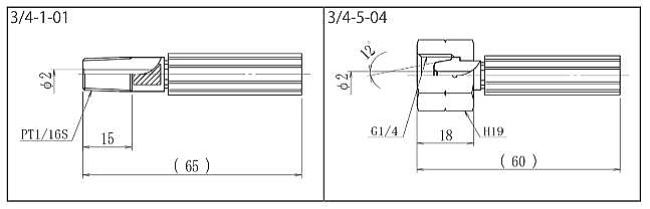

例 3/4-1-01+Spir3/4×10m+3/4-5-04
※ご指定頂いた長さは両端金具先端間の長さとなります。
■Spir 4/4


チューブ : ポリオキシメチレン
補強層 : 2スパイラルブレード
カバー : ポリアミド/ 色:グリーン

型式 内径
(mm)
外径
(mm)
最高使用圧力
(Mpa)
最低破壊圧力
(Mpa)
最小曲げ半径
(mm)
重量
(g/m)
Spir 4/4 4.0 10.3 215.6 539.0 130 234



□お問い合わせ方法
全長長さと両端金具型式をご指示ください。

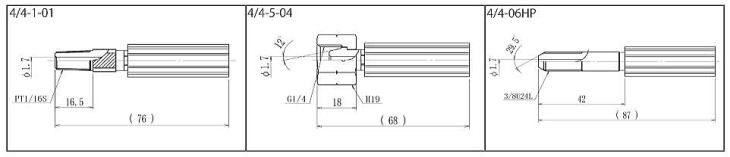

例 4/4-1-01+Spir4/4×10m+4/4-5-04+4/4-06HP
※ご指定頂いた長さは両端金具先端間の長さとなります。
■Spir 5/4


チューブ : ポリオキシメチレン
補強層  : 4スパイラルブレード
カバー  : ポリアミド / 色:グレー

型式 内径
(mm)
外径
(mm)
最高使用圧力
(Mpa)
最低破壊圧力
(Mpa)
最小曲げ半径
(mm)
重量
(g/m)
Spir 5/4 5.0 11.2 176.4 441.0 150 260



□お問い合わせ方法
全長長さと両端金具型式をご指示ください。

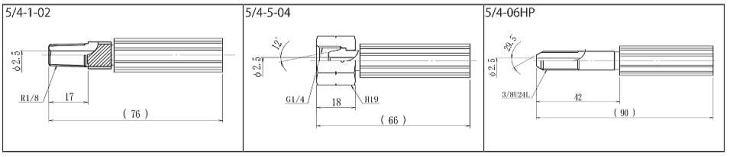

例 5/4-1-02+Spir5/4×10m+5/4-5-04+5/4-06HP
※ご指定頂いた長さは両端金具先端間の長さとなります。
