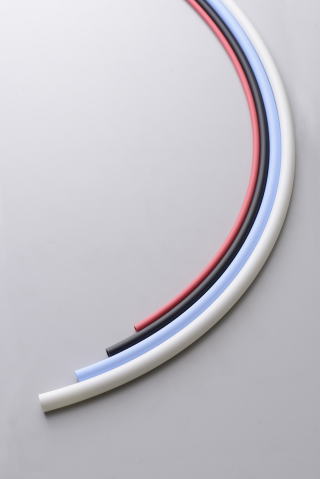

FUKチューブ
　スポット溶接用柔軟難燃チューブ（UL94-V0相当）
161
■特長
○ 柔軟性に優れる
○ 耐摩耗性・滑り性に優れる
○ 内径UP品をラインナップ（流量増）
○ 配管時の皮むき不要で作業効率アップ

使用流体： 空気・水

使用温度範囲： 空気-40℃〜+80℃
水0℃〜+60℃　（凍結なきこと）

●耐摩耗性（参考データ）
・ｳﾚﾀﾝ系難燃ﾁｭｰﾌﾞ　0.043cm3　センチメートル
・FUKﾁｭｰﾌﾞ　0.019cm3　センチメートル

●使用温度と最高圧力の関係（参考データ）
・40℃時　表示圧力の60数%
・60℃時　表示圧力の40数%
・80℃時　表示圧力の約40%
型式 外径ｘ内径
(mm)		 1巻き長
(m)		 最高使用
圧力		 最小
曲げ
半径		 標準カラー
(Mpa at 20℃） （mm) 黒 白 黄 青 緑 赤 ﾗｲﾄ
ｸﾞﾘｰﾝ		 ﾋﾟﾝｸ
BK WH YL BU GN RE LGN PK
   FUK-4-6x4 6x4 20・100 空気:0.8 水:0.7 20 〇 〇 〇 〇 〇 〇 − −
   FUK-4-8x5 8x5 20 〇 〇 〇 〇 〇 〇 − −
   FUK-4-10x6.5 10x6.5 25 〇 〇 〇※※ 〇 〇 〇 − −
※FUK-4-10x7 10x7 空気:0.7 水:0.6 35 〇 〇 〇※※ 〇 〇 〇 〇 〇
   FUK-4-12x8 12x8 空気:0.8 水:0.7 35 〇 〇 〇※※ 〇 〇 〇 〇 〇
※FUK-4-12x8.5 12x8.5 空気:0.7 水:0.6 40 〇 〇 〇※※ 〇 〇 〇 〇 〇
※　適用継ぎ手はﾌﾟｯｼｭﾜﾝｼﾘｰｽﾞのみとなります。
※※　受注生産品


・専用継手
*黄銅仕様⇒ クイックシリーズ
*無電解ニッケルめっき処理⇒ プッシュワンシリーズ
*SUS316製のねじ込み式継手⇒ ケミフィット CSEシリーズ


■　お問い合わせ方法　型式、色、長さをご教示ください。
　例　FUK-4-6x4−BK− 20m

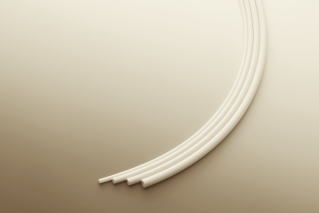

ESチューブ
　クリーン・帯電防止チューブ
161
■特長
○ 帯電防止性能
○ クリーン
○ 経済性
○ 流体

使用流体： 空気（クリーンエアー）・純水・
フッ素系不活性液体

使用温度範囲： 空気-50℃〜+80℃
フッ素系不活性液体-50℃〜+50℃

使用配管例： 冷媒配管、静電気を嫌う配管など
使用装置例： 露光装置、ドライエッチング装置、スパッタリング装置、CVD装置、
イオン注入装置、ICテスター、医療電子機器、理化学機器など

●使用温度と最高圧力の関係（参考データ）
・40℃時　表示圧力の約80%
・60℃時　表示圧力の約60%
・60℃時　表示圧力の約60%

＜改善例＞
絶縁破壊： 一般樹脂チューブに絶縁流体を流すと、チューブが帯電し、絶縁破壊を引き起こす事があります。また、チューブの帯電により、塵埃が引き寄せられる。
 ― 対 策 改 善 例 ―

従来の対策
・流体の流速を遅くする
・チューブに金属を巻き付ける
・金属管を使う
・カーボン等を使用した従来の帯電防止チューブ
  を使用する。


新提案
ESチューブでクリーン且つ
スマートな配管

型式 外径ｘ内径
(mm)		 1巻き長
(m)		 最高使用圧力 最小曲げ半径 標準色
(Mpa at 20℃） （mm) 白
ＷＨ
   ES-4-4x2.5 4x2.5 20 0.7 15 〇
   ES-4-6x4 6x4 25 〇
   ES-4-8x6 8x6 0.5 35 〇
   ES-4-10x8 10x8 60 〇
   ES-4-12x9 12x9 0.6 50 〇
   ES-4-12.7x9.56 12.7x9.56 0.5 50 〇

・専用継手
*ジョイントコネクタ･継ぎ手はこちら⇒ ケミフィット CSEシリーズ

■　お問い合わせ方法　型式、色、長さをご教示ください。
　例　ES-4-6x4−WH− 20m
