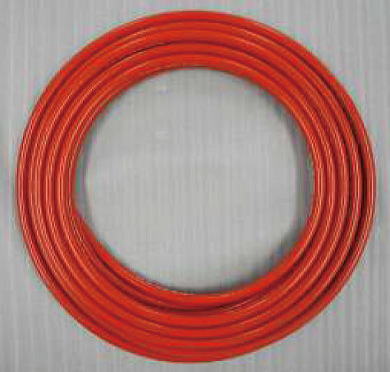

高圧洗浄用樹脂ホース SKR-H SKR-UH   371



・SKR-H

チューブ ナイロン樹脂
補強層 高張力鋼線
カバー ポリウレタン(赤)

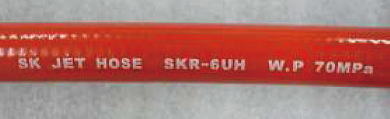

・SKR-UH
チューブ ナイロン樹脂
補強層 アラミド繊維
高張力鋼線
カバー ポリウレタン(赤)

※ご依頼時、両端の金具をご指定くださいますよう
   お願いいたします。

型式 内径
(mm)
外径
(mm)
補強層 最高使用
圧力

(MPa)
最小破壊
圧力

(MPa)
最小曲げ
半径

(mm)
ホース
重量

(g/m)
SKR-3H 4.8 10.2 1W 45 125 40 120
SKR-4H 6.3 12 1W 40 100 45 165
SKR-6H 9 15 1W 35 90 50 240
SKR-3UH 4.8 11.4 1B+1W 70 210 45 150
SKR-4UH 6.3 13.5 1B+1W 70 180 50 200
SKR-6UH 9 16.5 1B+1W 70 175 60 280
SKR-8UH 12.7 21.4 1B+1W 70 175 90 420

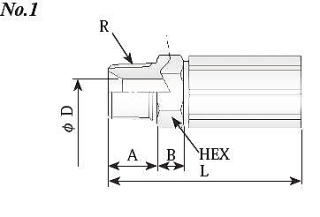

ホース R HEX φD A B L
3H R1/4 19 2.6 13 9 51
R3/8 15 53
3UH R1/4 19 2.6 13 9 51
R3/8 15 53
4H R1/4 19 3.8 13 9 52
R3/8 15 54
4UH R1/4 19 3.8 13 9 52
R3/8 15 54
6H
6UH
R3/8 19 6.3 15 9 62
65
8UH R1/2 22 9.5 18 9 68

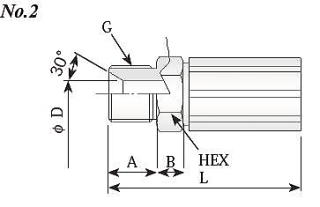

ホース G HEX φD A B L
3H G1/4 19 2.6 13 9 51
G3/8 15 53
3UH G1/4 19 2.6 13 9 51
G3/8 15 53
4H G1/4 19 3.8 13 9 52
G3/8 15 54
4UH G1/4 19 3.8 13 9 52
G3/8 15 54
6H
6UH
G3/8 19 6.3 15 9 62
65

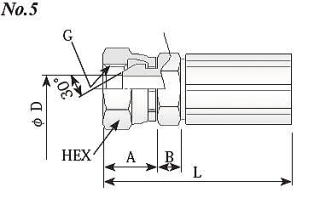

ホース G HEX φD A B L
3H G1/4 19 2.6 16 9 54
G3/8 22 19 57
3UH G1/4 19 2.6 16 9 54
G3/8 22 19 57
4H G1/4 19 3.8 16 9 55
G3/8 22 19 58
4UH G1/4 19 3.8 16 9 55
G3/8 22 19 58
6H
6UH
G3/8 22 6.3 19 9 66
69
8UH G1/2 27 9.5 22 9 72
