WCSM 熱収縮厚肉絶縁チューブ 276・729
WCSMは電力ケーブルやその付属品類の絶縁(低圧)、防水用途の厚肉タイプ熱収縮チューブです。
ケーブルシースや絶縁材料の電気的及び物理的特性をもつWCSMチューブは、強靭さと施工の容易さを兼ね揃えています。
WCSMはハロゲンフリーおよび耐紫外線材料です。

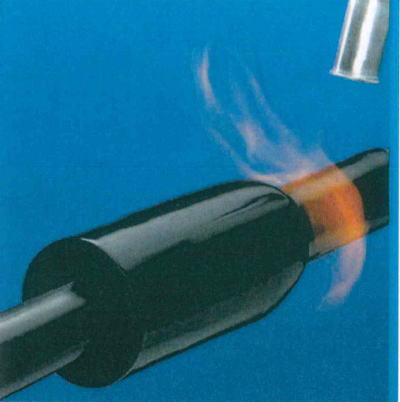

加熱することでWCSMチューブは収縮し、その高い収縮率(約1/3)により幅広いケーブルサイズや付属品に対してしっかりと取付きます。
同時にチューブ内面に塗布された接着層がさまざまな形状に対して確実な防水構造を実現します。

WCSTEMチューブの機械的な強さは、接続後の直接埋設を可能にします。電力ケーブルの接続、付属品や電気的な接合部分の絶縁や保護、防水用途として幅広く使用でき、材料技術におけるTE Connentivityの高い技術力を物語っています。

●  TE Connentivityは熱収縮材料技術における世界的リーダーであり、熱収縮ポリマ−、エラストマー部品のメーカーとして最大手です。

電子線照射によりTE Connentivityの材料は弾性記憶を持ちます。これにより、様々な形状をした対象物に対してしっかりと取付けることが可能となります。TE Connentivity製品は発展する電力業界の高い要求を満たすように設計されています。

材  質 電子線架橋ポリオレフィン
収 縮 温 度 125℃以上
連続使用温度 -40℃〜90℃


WCSM 材料特性 試験方法 規格値
引張強さ ISO 37 最小12MPa
破断伸び ISO 37 最小350%
密度 ISO 1183 Method A 0.8〜1.0g/cm3
硬さ ISO 868 40〜50 shore D
加速劣化 150±2℃.7日間 ISO 188 -
引張強さ ISO 37 最小12MPa
破断伸び ISO 37 最小350%
低温可とう性 -40±3℃.4時間 ASTM D2671-C 亀裂なし
耐電圧 IEC 60243 Part1and2 最小170kV/cm(1mm厚)
最小120kV/cm(2mm厚)
体積固有抵抗 IEC 60093 最小1×1012 Ωcm
誘電率 IEC 60250 最大5.0
吸水率 ISO 62 Method 1 最大0.2%(23±2℃.14日間)
耐候性 本製品は耐紫外線剤としてカーボンブラックを含有した材料で製造されています。
備考 本材料に関するより詳細な内容は弊社規格PPS 3010/10を参照ください。
防水剤の特性については弊社規格PPS3012/76を参照ください。


選定表/寸法

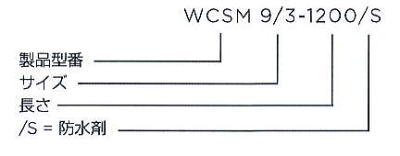

製品番号例


標準長および接着剤

長さ
●下記P寸法参照

防水剤
●さまざまなケーブルの絶縁体やシースとして一般的に使用される全ての材料
(プラスチック、ゴム、鉛そしてアルミ) に対して優れた接着、防水特性を示します。

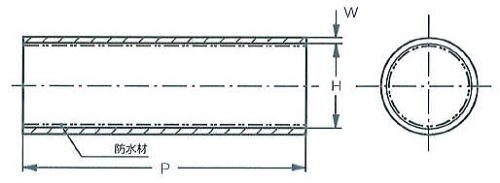

製品番号 適用対象外径範囲 H W P(mm)
b b
最小 最大 最小 最大
WCSM12/3 3.5〜10.0 12 3 0.8 2 1200
WCSM16/4 4.5〜14.0 16 4 0.9 2.4 1200
WCSM24/6 6.5〜22.0 24 6 1 2.7 1200
WCSM34/8 9.0〜31.0 33 8 1.3 4 1200
WCSM48/12 13.0〜44.0 48 12 1.5 4.5 1200
WCSM56/16 17.5〜50.0 56 16 1.5 4.4 1200
WCSM70/20 22.0〜63.0 70 20 1.4 4.4 1200
WCSM90/25 27.0〜81.0 90 25 1.3 4.3 1200
WCSM110/30 33.0〜100.0 110 30 1.2 4.3 1200
WCSM130/35 38.0〜118.0 130 35 1.2 4.3 1500
WCSM160/50 55.0〜144.0 160 50 1 4.3 1500
WCSM180/50 55.0〜162.0 180 50 1 4.3 1500
WCSM200/50  55.0〜180.0 200 50 - 4.3 1500
WCSM250/65  70.0〜225.0 250 65 - 4.3 1550
WCSM320/95  105.0〜295.0 320 95 - 4.3 1500
WCSM385/110  125.0〜350.0 390 110 - 4.3 1500

※1 寸法単位mm
    a=収縮前、b=完全収縮後
※2 完全収縮時の最大長さ方向
    変化率 : +5%/-10%
※3
※受注発注品
