エクセレントジャケット8
801
産業用熱源機器からの放熱を抑えて省エネと環境保護を実現するジャケットです。
●特長
・地球にやさしい
・作業環境の改善
・優れた耐久性
・簡単脱着で簡単メンテナンス
・産業ゴミゼロ

凍結防止用   冷温・低温用

外面にシリコンコーティングガラス繊維、内側に
高密度グラスウールを使用。
空気の流動を抑え凍結を防止。
  冷温低温水配管の凍結対策用ジャケット。
高温多湿環境にて生じる結露を軽減。
 スチーム配管・バルブ用   高温装置用

以来型の板金、ラッキングの保温施工に代わる
ジャケット式保温は簡単・便利でメンテナンス時の
産業廃棄物は出ません。
  ボイラー、熱交換器、タービン、スチームヘッダーなど500℃以上の高温機器類用の保温ジャケット。
機器の特性や形状にあわせオーダーメイド。

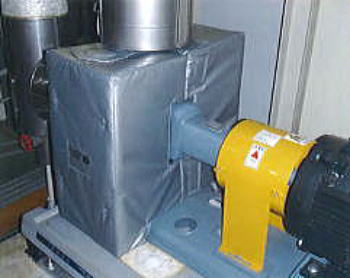

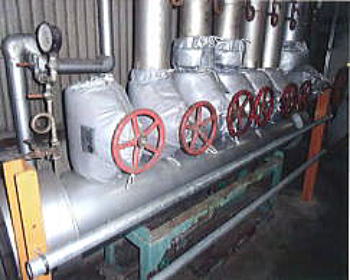

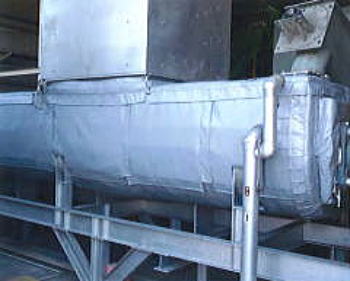

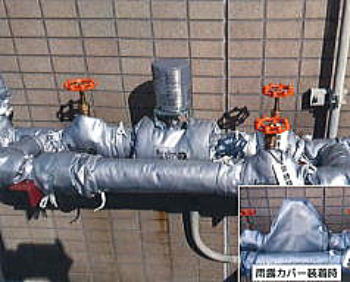

※写真は御導入いただいた一例です。

 * 材質・適用温度、導入事例はこちら 参考資料


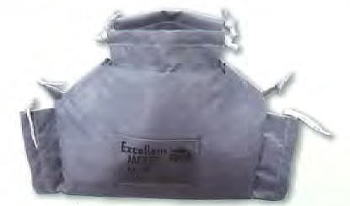

 ■グローブ弁(玉形弁・ストップ弁)用
 ■ゲート弁(仕切弁・スリース弁)用
  グローブ弁用

サイズ 製品記号(フランジ式) 保温材 製品記号(ねじ込み式) 保温材
B A JIS10K JIS16K・20K JIS10K JIS16K・20K
1/2 15 801G□F101 801G□F201 15o 801G□S101 801G□S201 15o
3/4 20 801G□F102 801G□F202 801G□S102 801G□S202
1 25 801G□F103 801G□F203 801G□S103 801G□S203
1・1/4 32 801G□F104 801G□F204 801G□S104 801G□S204
1・1/2 40 801G□F105 801G□F205 801G□S105 801G□S205
2 50 801G□F106 801G□F206 30o 801G□S106 801G□S206
2・1/2 65 801G□F107 801G□F207
3 80 801G□F108 801G□F208
4 100 801G□F109 801G□F209
5 125 801G□F110 801G□F210
6 150 801G□F111 801G□F211
8 200 801G□F112 801G□F212
10 250 801G□F113 801G□F213
12 300 801G□F114 801G□F214

※上記の製品記号の□に、L(グローブ弁)または、A(ゲート弁)を入れて表現して下さい。


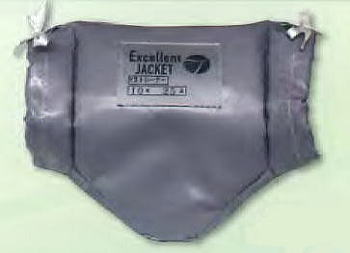

 ■Y型ストレーナー用
  Y型ストレーナー用

サイズ 製品記号(フランジ式) 保温材 製品記号(ねじ込み式) 保温材
B A JIS10K JIS16K・20K JIS10K JIS16K・20K
1/2 15 801YSF101 801YSF201 15o 801YSS101 801YSS201 15o
3/4 20 801YSF102 801YSF202 801YSS102 801YSS202
1 25 801YSF103 801YSF203 801YSS103 801YSS203
1・1/4 32 801YSF104 801YSF204 801YSS104 801YSS204
1・1/2 40 801YSF105 801YSF205 801YSS105 801YSS205
2 50 801YSF106 801YSF206 30o 801YSS106 801YSS206
2・1/2 65 801YSF107 801YSF207
3 80 801YSF108 801YSF208
4 100 801YSF109 801YSF209
5 125 801YSF110 801YSF210
6 150 801YSF111 801YSF211
8 200 801YSF112 801YSF212
10 250 801YSF113 801YSF213
12 300 801YSF114 801YSF214


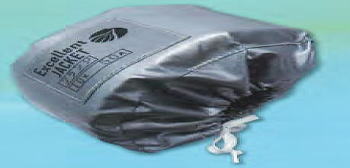

 ■フランジ(溶接・ねじ込み)用
フランジ用

サイズ 製品記号(フランジ用) 保温材
B A JIS10K JIS16K・20K
1/2 15 801F101 801F201 15o
3/4 20 801F102 801F202
1 25 801F103 801F203
1・1/4 32 801F104 801F204
1・1/2 40 801F105 801F205
2 50 801F106 801F206 30o
2・1/2 65 801F107 801F207
3 80 801F108 801F208
4 100 801F109 801F209
5 125 801F110 801F210
6 150 801F111 801F211
8 200 801F112 801F212
10 250 801F113 801F213
12 300 801F114 801F214



『エクセレントジャケット』 取付後の外装表面温度
表面温度 断熱材(mm) ホワイトグラスウール
10t 15t 20t 25t 30t 50t 75t 100t
50℃ 33 28 25 - 21 - - -
60℃ 36 30 28 - 22 - - -
70℃ 39 32 30 - 23 - - -
80℃ 41 34 32 - 27 - - -
90℃ 44 36 33 - 29 - - -
100℃ 46 39 36 33 31 28 25 22
150℃ 59 52 45 40 35 33 31 29
200℃ 84 66 58 47 38 36 33 31
250℃ 106 85 67 52 44 42 40 38
300℃ 132 104 88 62 48 45 41 39
350℃ 151 136 104 83 65 55 49 42
400℃ 184 159 132 100 88 70 58 46
500℃ 242 202 170 139 101 89 68 55
600℃ 318 284 222 171 128 106 80 62


****************************************************************************************
一覧表の製品以外にも、ボール弁、自動制御弁、安全弁など多数の規格品を取り揃えております。
各種弁類以外にも、配管の直管部分、分岐管部分などに施工することが出来ます。
全てのジャケットは、対象機器の周辺に保温材厚さ以上の隙間がないと施工出来ません。
同様に、配管支持金物などと接触している場合も施工出来ませんので、その様な場合は、
追加工(形状変更)にて対応させていただいております。
御不明な点が御座いましたら、弊社まで御相談下さい。
