カテゴリー9 ケーブルグランド 金属製ケーブルグランド・標準タイプ HOMEへ
産業用LANパッチコード用ジョイントプロテクタ
029
防塵・防水・耐油

<特長>


1. キャップ締め付け時、ケーブルが
捩れない構造
ワッシャー:特許 第5276623号
2. トルクリングにより締めるだけで
簡単トルク管理
3. 防水・防塵・耐油性の規格に対応

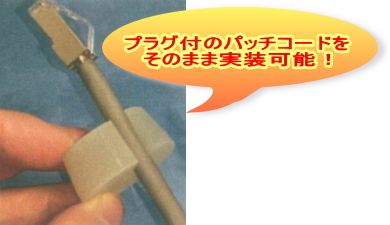

4. スリット入りシリコンスリーブ採用


<アプリケーション>
産業用LANケーブルで繋がる工場 産業機器・ロボット・工作機械・半導体製造装置・IoT分野

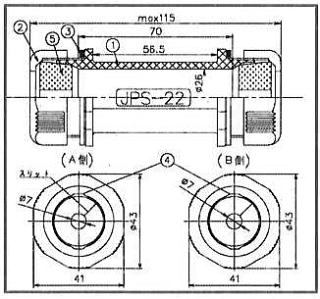

<仕様>


型式:JPS-B22 PHI7 FLSISWT
@本体AキャップBトルクリング:ポリアミド(難燃グレード:UL94V-0)
Cワッシャー:ポリアミド(難燃グレード:UL94V-2)
Dゴムスリーブ:シリコン(スリット入り)
※付属品
Cat.5e RJ45シールドカプラ(J-J)
型番:TA1958SS-NBK


@25mmまでのRJ45モジュラープラグを収納可能
※ブーツ付は収納出来ません。

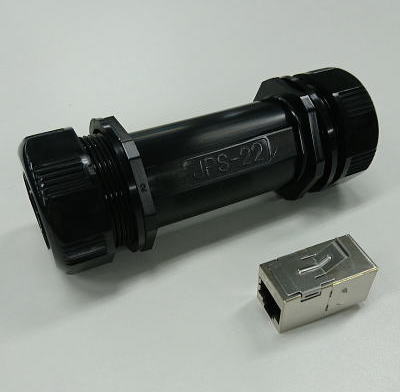

<Cat.5e RJ45シールドカプラ(J-J)を付属>
ジョイントプロテクタ

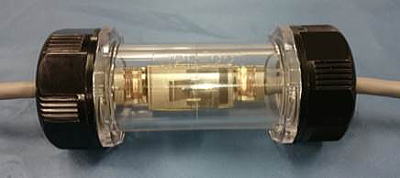

※撮影用に内部の状況を見えるようにしているため
    実際の製品仕様とは異なります。


型式
JPS-B22 PHI7 FLSISWT


防塵・防水性(IEC60529) IP67
耐油性(JISK6258参考評価)
  試験油種:日本サン石油製No.903
オイル侵入なし
@40℃72h
A55℃72h
評価後のIPX7合格
ケーブル保持力(JISC8462-1) 20N印可60秒保持で
移動量3mm以下
適合ケーブル外径 φ6.0-φ6.8
ジョイント部最大径 φ26
