カテゴリー9 ケーブルグランド 金属製ケーブルグランド・標準タイプ HOMEへ

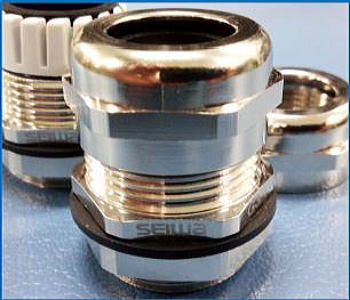

エスシーロック SCBR  029
   <特長>

高強度/高剛性の金属製筐体
各サイズが幅広いケーブル径に対応
高い防水性と耐環境性能
<アプリケーション>

電気機器へのケーブル引込:屋外照明機器、
分電/制御ボックス
<仕様>

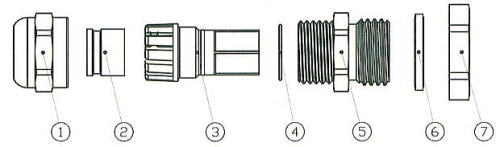

材質: ①キャップ ⑤本体 ⑦ロックナット 真鍮ニッケルめっき ②スリーブ ⑥パッキンNBR
③爪 PA ④Oリング EPDM
使用温度範囲: −40〜105℃
IP保護等級: IP68(1気圧×8時間)、IP69K(G11238, G20044 除く)
耐環境性能: 促進耐候試験、塩水噴霧試験:異常なし


注)記載の特性値は実測値であり保証値ではありません。

 E319359
型式 適合ケーブル径(mm) 取付ねじ
SCBR-G01405 φ2〜5 G1/4
SCBR-G03808 φ4〜8 G3/8
SCBR-G01212 φ6〜12 G1/2
SCBR-G01214 φ10〜14 G1/2
SCBR-G03418 φ13〜18 G3/4
SCBR-G10025 φ18〜25 G1
SCBR-G11432 φ22〜32 G1(1/4)
SCBR-G11238 φ32〜38 G1(1/2)
SCBR-G20044 φ37〜44 G2

本記載内容は、改良その他により予告なく変更する場合がありますので、予めご了承ください。
