CG-N
ケーブルグランドNコネクター
001/771
特長

各サイズのケーブル適用範囲が他のケーブルコネクターと比較して広く、軽量かつコンパクトです。

 1 耐油性(耐薬品性)  各種マシンオイル・グリース・ガソリン・アルカリ系薬品等々特にすぐれ、広い使用範囲です。
 2. 耐熱性(難燃性) 自己消火性 UL規格 94 V-2
使用温度範囲:-20℃〜+80℃
 3. 耐衝撃性 弾力性があり、割れにくい
 4. 経済性 安価、軽量、接続が簡単
 5. 食品衛生法認可品 S61 厚生省(現:厚生労働省)
告示第84号 食品、添加物
規格基準
    S34 厚生省(現:厚生労働省)
告示第370号第3-0-2
合成樹脂製の器具、容器、包装材



構造・材質:ナイロン66樹脂

保護等級:IP67

使用温度
-20℃〜+80℃
CGケーブルグランド

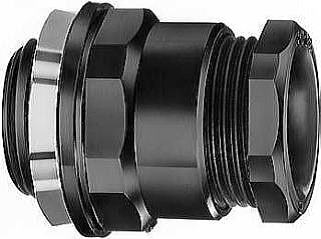

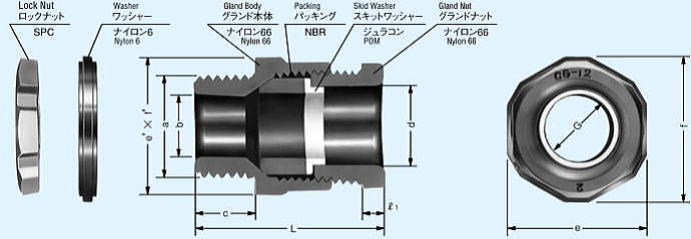

ストレート型ケーブルグランドNコネクター寸法表
型式 G:適用ケーブル
外径
適合電線
管ねじ
グランド
本体
グランドナット ℓ1 概算
重量
対辺 対角 対辺 対角
最小 最大  f´ e
mm mm CTG mm mm mm mm mm mm mm mm mm mm
CG-10SN 3.5 8 G-16 20.9 8.3 12 11.5 27 28.5 22 24 4.5 30〜36 19
CG-12SN 7.5 12 G-16 20.9 12.5 12 15.5 27 28.5 24 26 4.5 32〜38 19
CG-16SN 11.5 15 G-16 20.9 15.1 12 17.5 27 28.5 27 28.5 4.5 33〜38 20
CG-10SN-G22 3.5 8 G-22 26.4 8.3 13.2 11.5 34.6 37.5 22 24 4.5 31〜36 27
CG-12SN-G22 7.5 12 G-22 26.4 12.5 13.2 15.5 34.6 37.5 24 26 4.5 34.5〜39.5 28
CG-16SN-G22 11.5 15 G-22 26.4 15.1 13.2 17.5 34.6 37.5 27 28.5 4.5 35.5〜40.5 28

※G:適用ケーブル外径が15mm以上の場合には金属製CGをご使用下さい。
※CG-10SN-G22,CG-12SN-G22,CG-16SN-G22はNW一体型です。(板厚1.4mm以上から有効)

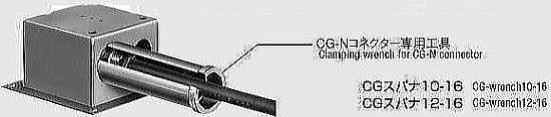

締付工具
