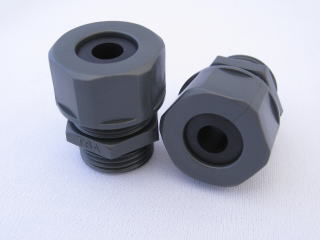

TSAコネクター 001/771
特長

低コストタイプ。
産業装置、設備に十分な実績があるコネクター。


材質
ジュラコン樹脂

保護等級:IP66

使用温度
-20℃〜+130℃

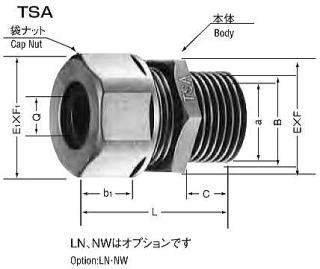

 ● TSA型コネクター寸法表
型式 適用ケーブル径Q ねじ(B) 内径
有効
ねじ
長さC
ボディー・本体 袋ナット 全長
概算
重量
最小 最大 電線管
ねじ
サイズ
PF
ねじ
サイズ
外径 対辺E 対角F 長さb1 対辺
E1
対角
F1
mm mm mm mm mm mm mm mm mm mm mm
TSA-7RS 3 7 - 1/2 20.9 14 9 23 26.5 14 25 27 28〜34 15
TSA-9RS 5 9
TSA-11RS 7 11
TSA-14RS 11 14
TSA-7 3.5 7 G-16 1/2 20.9 14 14 24.8 28.3 14 25 27 33〜40 18
TSA-9 5 9
TSA-11 7 11
TSA-14 11 14
