MAS ステンレスコネクター

MAS ステンレスコネクター
SG（ストレート）　AG（アングル）

771

■特長
1.MASフレックスシリーズのどのタイプにも兼用できます
2.組立、接続、入線がスムーズ
3.耐蝕性、耐久性、低温特性、耐火性、非磁性に優れ、
化学工場や極寒地施設、医療施設、食品加工施設、
プラント等でご使用頂けます
4.特殊ねじもご相談に応じます

■構造
脱落、抜け防止、防水、防塵、防油構造

■材質
ステンレス SUS304（本体・袋ナット）
SUS430（インサート）

■保護等級
保護等級　IP67G（ビニール被覆フレックスに接続の場合）

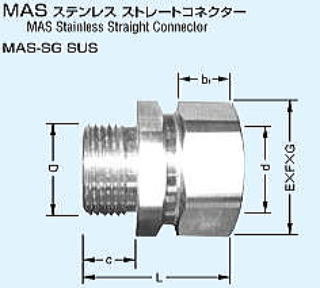

■MAS-SUSストレートコネクター寸法表

型式	CTGねじ（D）			最小内径	有効ねじ長さ	袋ナット長さ	全長	対辺	対角	角数	概算重量
	該当電線管ねじサイズ	PFねじサイズ	外径	d	c	ｂ1	L	E	E	G
	該当電線管ねじサイズ	PFねじサイズ	外径	d	c	ｂ1	締付後	E	E	G
	厚鋼用	インチ	mm	mm	mm	mm	mm	mm	mm	mm	g
MAS-SG16 SUS	G-16	1/2	20.9	14.2	14	14	35	30	32	6	73
MAS-SG22 SUS	G-22	3/4	26.4	20	14	16	37	35	38	6	95
MAS-SG28 SUS	G-28	1	33.2	24.6	16	17.5	41	46	48	6	191
MAS-SG36 SUS	G-36	1 1/4	41.9	34	18	20	48	54	58	6	250
MAS-SG42 SUS	G-42	1 1/2	47.8	39.3	18	24	51	60.5	64.5	6	358
MAS-SG54 SUS	G-54	2	59.6	49.8	20	24.5	56	72	78	6	484

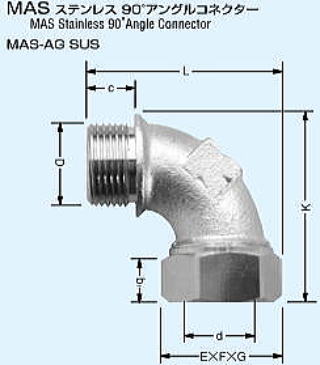

■MAS-SUSアングルコネクター寸法表

型式	CTGねじ（D）			最小内径	有効ねじ長さ	袋ナット長さ	ボディー		対角	対角	角数	概算重量
	該当電線管ねじサイズ	PFねじサイズ	外径	d	c	ｂ1	L	K	E	E	G	概算重量
	厚鋼用	インチ	mm	mm	mm	mm	mm	mm	mm	mm	mm	g
MAS-AG16 SUS	G-16	1/2	20.9	14.2	14	14	49	50	30	32	6	112
MAS-AG22 SUS	G-22	3/4	26.4	20	14	16	59	56	35	38	6	158
MAS-AG28 SUS	G-28	1	33.2	24.6	16	17.5	69	69	46	48	6	338
MAS-AG36 SUS	G-36	1 1/4	41.9	34	18	20	81	81	54	58	6	458
MAS-AG42 SUS	G-42	1 1/2	47.8	39.3	18	24	90	94	60.5	64.5	6	634
MAS-AG54 SUS	G-54	2	59.6	49.8	20	24.5	105	106	72	78	6	1048

-コネクタ部品-
おねじ用コネクタ付属部品として次の製品があります。

LN-SUS（ステンレスロックナット）

材質：SUS304

呼称サイズ

LN-16 SUS

LN-22 SUS

LN-28 SUS

LN-36 SUS

LN-42 SUS

LN-54 SUS

NW（ナイロンワッシャー）

材質：ナイロン6

呼称サイズ	内径	外径
NW-16	20.7	30.0
NW-22	26.2	40.0
NW-28	33.0	48.0
NW-36	42.0	56.0
NW-42	48.0	62.0
NW-54	60.0	74.0

Oリング

材質：フッ素ゴム
(FKM)

呼称サイズ

O-16

O-22

O-28

O-36

O-42

O-54
