KCP Pgコネクター
001/771
■特長
本品はKCPタイプフレックスとドイツDIN規格ねじの
多極電気用コネクターや電気機器とを一体化して
接続出来る様に製作されたものです。


■材質
C3604 : 本体(10S〜28S)・袋ナット(#10〜28)
CAC202 : 本体(36S〜42S)・袋ナット(#36〜42)


■保護等級
保護等級 IP67G(ビニール被覆フレックスに接続の場合)

 ■取付要領
1.KCP(※CPB)フレックスを専用ナイフにて切断する
2.袋ナットの方向に注意してフレックスに通す
3.ホルダーをフレックスの外径にねじ込む
4.インサートをフレックスの、内・外径に完全に締まるまでねじ込む
5.ホルダーの位置を調整して本体と袋ナットを噛み合わせ、ねじ込む
6.本体をバイス台に固定し、フレックスを上にして袋ナットを完全に
  締め込む
※CPBフレックスの場合はフレックスの切断箇所にビニールテープを
  2〜3回巻き、垂直に切断した後、ビニールテープを取り、
  内・外径のバリを取り、ワイヤーブレード外装部を内側に
  全体に絞った後、取付要領の2項へ移る。

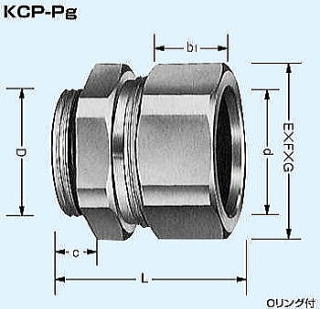

■KCP-Pgコネクター寸法表
型式 DINねじ 最小内径 有効ねじ長さ 袋ナット長さ 全長(L) 対辺 対角 角数 概算重量
DIN40430
ねじサイズ
外径D d c b1 締付後 E F G
mm mm mm mm mm mm mm mm g
KCP10S-Pg9 PG9 15 9.2 7 12 25 23 25 6 53
KCP10S-Pg11 PG11 18.4 9.2 7 12 25 23 25 6 53
KCP12S-Pg11 PG11 18.4 10.7 7 13 26 26 28 6 62
KCP12S-Pg13.5 PG13.5 20.1 10.7 7 13 26 26 28 6 62
KCP16S-Pg13.5 PG13.5 20.1 14 7 14 28 30 32 6 84
KCP16S-Pg16 PG16 22.1 14 7 14 28 30 32 6 84
KCP22S-Pg16 PG16 22.1 19 7 16 30 35 38 6 114
KCP22S-Pg21 PG21 28.3 19 8.5 16 32 35 38 6 114
KCP28S-Pg21 PG21 28.3 24.6 8.5 17.5 33 44 48 6 190
KCP28S-Pg29 PG29 36.8 24.6 8.5 17.5 33 44 48 6 190
KCP36S-Pg29 PG29 36.8 33.4 8.5 19.5 40 54 58 8 247
KCP36S-Pg36 PG36 46.4 33.4 10 19.5 42 54 58 8 274
KCP42S-Pg36 PG36 46.4 37.8 10 22 44 60.5 64.5 8 334
