KCP JLアングルコネクター|ネオフレックス（NEOFLEX）

001/771

■特長
JLコネクター（バックシェルなし）との接続部分が
スクリュー回転式
各社JIS-B-6015の防滴・防塵構造の
JLコネクター（バックシェルなし）に接続できます。

■材質
C3604 ：スクリューナット、袋ナット（#10～28）
CAC202 ：本体・袋ナット（#36）

■保護等級
IP67G（ビニール被覆フレックスに接続の場合の
フレックス側）

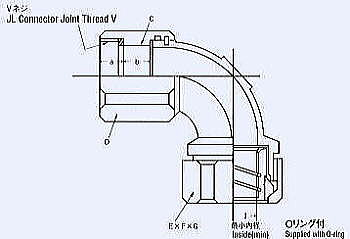

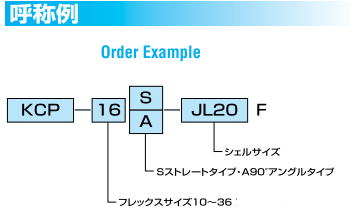

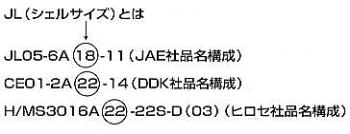

■KCP-JLアングルコネクター寸法表

KCPフレックス		JLコネクターとの接続部						KCPフレックスとの接続部				重量
KCPフレックス		V		a	b	c	D	I	E	F	G
タイプ	サイズ	シェルサイズ	JLコネクター接合ネジV	有効ネジ長さ	プール長	最小内径	対角	最小内径	対辺	対角	角数
タイプ	サイズ	シェルサイズ	（mm）	（mm）	（mm）	（mm）	（mm）	（mm）	対辺	対角	-	g
KCP	10A	JL10SL	9/16－24 UNEF－2B	5.5	3	11.1	27	9.2	23	25	6	88
KCP	12A	JL10SL	9/16－24 UNEF－2B	5.5	3	11.1	27	10.7	26	28	6	97
KCP	10A	JL14	3/4-24 UNEF－2B	7	4.1	16.1	28	9.2	23	25	6	102
KCP	12A	JL14	3/4-24 UNEF－2B	7	4.1	16.1	28	10.7	26	28	6	110
KCP	10A	JL18	1-20 UNEF－2B (24.0)	8	10	20.8	30	9.2	23	25	6	165
	12A						30	10.7	26	28	6	175
	16A						30	14	30	32	6	205
	22A						38	19	35	38	6	235
KCP	12A	JL20	1 1/8-18 UNEF－2B (27.3)	9	10	24	35	10.7	26	28	6	175
	16A						35	14	30	32	6	205
	22A						38	19	35	38	6	255
	28A						38	24.6	44	48	6	370
KCP	12A	JL22	1 1/4-18 UNEF－2B (30.3)	9	10	25	38	10.7	26	28	6	180
	16A						38	14	30	32	6	210
	22A						38	19	35	38	6	240
	28A						38	24.7	44	48	6	355
KCP	22A	JL24	1 3/8-18 UNEF－2B (33.5)	10.5	10	29	40	19	35	38	6	330
	28A						40	24.6	44	48	6	445
	36A						45	33.4	54	58	8	585
KCP	28A	JL28	1 5/8-18 UNEF－2B (40.0)	11	10	35	40	24.6	45	48	6	455
KCP	36A	JL28	1 5/8-18 UNEF－2B (40.0)	11	10	35	45	33.4	54	58	8	595
