KCP JLストレートコネクター
001/771
■特長
本品は(社)日本工作機械工業会の要請に基づき
開発された、JIS-B-6015対応の工作機械用
盤外丸型コネクターと各種フレックスとの
接続コネクターです。従来のMSコネクターと
類似しますがVネジ及び寸法が異なります。
JIS-B-6015の防滴・防塵構造の
JLコネクター(バックシェルなし)に接続できます。


■材質
C3604 : 本体(10S〜28S)・袋ナット(#10〜28)
CAC202 : 本体(36S)・袋ナット(#36)


■保護等級
IP67G(ビニール被覆フレックスに接続の場合の
フレックス側)



タイプ(a)(b)(c)共、Oリング付です。

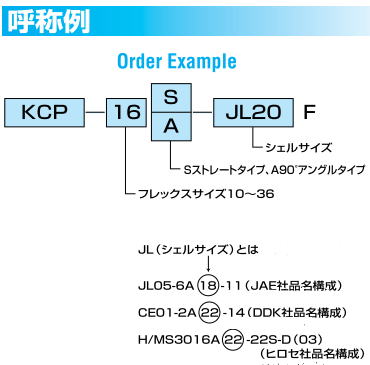

■KCP-JLストレートコネクター寸法表
KCPフレックス JLコネクターとの接続部 KCPフレックスとの接続部 全長 重量 タイプ
タイプ サイズ シェルサイズ JLコネクター
接合ねじV
最小内径 最小内径 対辺 対角 角数
mm mm mm mm mm - mm g
KCP 10S JL10SL 9/16-24
UNEF
11.1 9.2 23 25 6 25.5 43 c
12S 10.7 26 28 6 27.5 48 c
KCP 10S JL18 1-20
UNEF−2B
(24.0)
20.8 9.2 23 25 6 44.8 120 a
12S 10.7 26 28 6 46.8 120 a
16S 14 30 32 6 47.3 120 a
22S 19 35 38 6 40.2 125 c
KCP 12S JL20 1 1/8-18
UNEF−2B
(27.3)
24 10.7 26 28 6 46.8 120 a
16S 14 30 32 6 47.3 125 a
22S 19 35 38 6 49 130 b
28S 24.6 44 48 6 42 170 c
KCP 12S JL22 1 1/4-18
UNEF−2B
(30.3)
25 10.7 26 28 6 46.8 125 a
16S 14 30 32 6 49 130 a
22S 19 35 38 6 51.5 137 b
28S 24.6 44 48 6 42 174 c
KCP 22S JL24 1 3/8-18
UNEF−2B
(33.5)
29 19 35 38 6 49 192 a
28S 24.6 44 48 6 47.5 224 b
36S 33.4 54 58 8 50 266 c
KCP 28S JL28 1 5/8-18
UNEF−2B
(40.0)
35 24.6 44 48 6 50.5 230 a
36S 33.4 54 58 8 46 275 c
※JL-05・CEコネクターの明細はJAE社及びDDK社のJIS-B-6015対応の資料をご確認ください。
※エンドベル使用の場合、従来のMSコネクターとの接続が可能です。
