■特長
本品はKCPタイプフレックスとMS A/Bコネクター
(MS丸型コネクター)とを一体化して接続出来る様に
製作されたものです。

■材質
C3604 : 本体(#12F〜28F)・袋ナット(#12〜28)
CAC202 : 本体(#36F〜54F)・袋ナット(#36〜54)

■保護等級
IP67G(ビニール被覆フレックスに接続の場合のフレックス側)




■取付要領
1.KCP(※CPB)フレックスを専用ナイフにて切断する
2.袋ナットの方向に注意してフレックスに通す
3.ホルダーをフレックスの外径にねじ込む
4.インサートをフレックスの、内・外径に完全に締まるまでねじ込む
5.ホルダーの位置を調整して本体と袋ナットを噛み合わせ、ねじ込む
6.本体をバイス台に固定し、フレックスを上にして袋ナットを完全に締め込む
※CPBフレックスの場合はフレックスの切断箇所にビニールテープを
   2〜3回巻き、 垂直に切断した後、ビニールテープを取り、内・外径の
   バリを取り、 ワイヤーブレード外装部を内側に全体に絞った後、
   取付要領の2項へ移る。

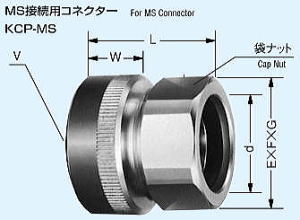

■KCP-MSコネクター寸法表
型式 MSコネクター
接合ねじV
最小
内径
有効ねじ
長さ
全長L 対辺E 対角F 角数G 概算
重量
タイプ MSサイズ フレックスサイズ d W 締付後
mm mm mm mm mm - (g)
KCP-MS 8S・10S 12F 1/2・28UNEF 10.7 10 30 26 28 6 65
KCP-MS 10SL・12S・12・12SL 12F 5/8・24UNEF 10.7 10 30 26 28 6 65
KCP-MS 14・14S 12F 3/4・20UNEF 10.7 10 30 26 28 6 65
16F 14 10 31 30 32 6 88
KCP-MS 16・16S 16F 7/8・20UNEF 14 10 31 30 32 6 88
22F 19 10 31 35 38 6 120
KCP-MS 18 12F 1・20UNEF 10.7 10 30 26 28 6 75
16F 14 10 31 30 32 6 80
22F 19 10 31 35 38 6 128
KCP-MS 20・22 12F 1 3/16・18UNEF 10.7 10 30 26 28 6 65
16F 14 10 31 30 32 6 88
22F 19 10 31 35 38 6 120
28F 24.6 10 39 44 48 6 200
KCP-MS 24・28 22F 1 7/16・18UNEF 19 10 31 35 38 6 120
28F 24.6 10 39 44 48 6 200
36F 33.4 10 42 54 58 8 275
KCP-MS 32 22F 1 3/4・18UNS 19 11.5 38 35 38 6 170
28F 24.6 11.5 39 44 48 6 200
36F 33.4 11.5 42 54 58 8 275
42F 37.8 11.5 47 60.5 64.5 8 385
KCP-MS 36 22F 2・18UNS 19 13 38 35 38 6 170
28F 24.6 13 39 44 48 6 200
36F 33.4 13 42 54 58 8 275
42F 37.8 13 47 60.5 64.5 8 385
KCP-MS 40 28F 2 1/4・16UN 24.6 13 39 44 48 6 200
36F 33.4 13.5 42 54 58 8 275
54F 49.3 13.5 50 72 78 8 475
KCP-MS 48 42F 3・16UN 37.8 13.5 47 60.5 64.5 8 385
54F 49.3 16.5 50 72 78 8 475
※ご使用の際は在庫をご確認ください。
※接合ねじVはMIL規格C-5015米軍規格です。
※寸法E・F・Gは袋ナット部です。
