KCP FSG・FAGコネクター ベアリング回転式
001/771
■特長
回転部がベアリングのため、フレキのねじれ部、
スピード旋回部、360°回転部等の用途に最適です

■材質
C3604 : 袋ナット(#16〜28)、フランジ
CAC202 : 袋ナット(#36〜54)

■保護等級
IP65F(ビニール被覆フレックスに接続の場合)

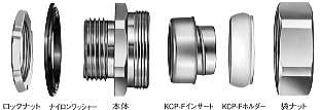

■取付要領
1.KCP(※CPB)フレックスを専用ナイフにて切断する
2.袋ナットの方向に注意してフレックスに通す
3.ホルダーをフレックスの外径にねじ込む
4.インサートをフレックスの、内・外径に完全に締まるまでねじ込む
5.ホルダーの位置を調整して本体と袋ナットを噛み合わせ、ねじ込む
6.本体をバイス台に固定し、フレックスを上にして袋ナットを完全に締め込む
※CPBフレックスの場合はフレックスの切断箇所にビニールテープを2〜3回巻き、
  垂直に切断した後、ビニールテープを取り、内・外径のバリを取り、
  ワイヤーブレード外装部を内側に全体に絞った後、取付要領の2項へ移る。

■KCP-FSG寸法表
型式 CTGねじ(D) 最小内径 有効
ねじ長さ
全長 フランジ 袋ナット長さ 対辺 対角 角数 概算重量(g)
厚さ 外径
厚鋼用 外径 d c L P Y b1 E F G
KCP-FSG16 G-16 20.5 14.0 14 55 17 40.0 14.0 30.0 32.0 6 205
KCP-FSG22 G-22 26.0 19.0 14 60 17 45.0 16.0 35.0 38.0 6 245
KCP-FSG28 G-28 32.8 24.6 16 63 17 50.0 17.5 44.0 48.0 6 355
KCP-FSG36 G-36 41.5 33.4 18 75 21 65.5 20.0 54.0 58.0 8 475
KCP-FSG42 G-42 47.4 37.8 18 78 21 80.5 21.5 60.5 64.5 8 635
KCP-FSG54 G-54 59.0 49.3 20 83 24 90.5 23.0 72.5 78.0 8 780
                                                         単位:mm
※ご使用の際は在庫をご確認ください。

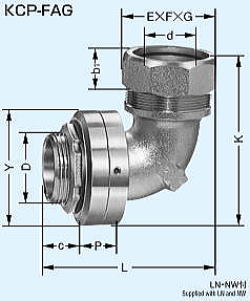

■KCP-FAG寸法表
型式 CTGねじ(D) 最小
内径
有効
ねじ長さ
ボディー フランジ 袋ナット長さ  対辺 対角 角数 概算
重量
(g)
厚さ 外径
厚鋼用 外径 d c L K P Y  b1 E F G
KCP-FAG16 G-16 20.5 14 14 62 58 17 40 14.0 30 32 6 225
KCP-FAG22 G-22 26 19 14 72 68 17 45 16.0 35 38 6 290
KCP-FAG28 G-28 32.8 24.6 16 78 77 17 50 17.5 44 48 6 415
KCP-FAG36 G-36 41.5 33.4 18 98 98 21 65.5 20.0 54 58 8 610
KCP-FAG42 G-42 47.4 37.8 18 111 114 21 80.5 21.5 60.5 64.5 8 790
KCP-FAG54 G-54 59 49.3 20 128 131 24 90.5 23.0 72.5 78 8 1200
                                                         単位:mm
※ご使用の際は在庫をご確認ください。
