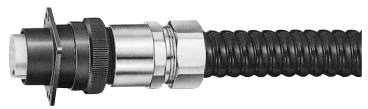

MAS JLストレートコネクター
  001/771
■特長
本品は(社)日本工作機械工業会の要請に基づき開発された、JIS-B-6015対応の工作機械用盤外丸型コネクターと各種フレックスとの接続コネクターです。従来のMSコネクターと類似しますがVネジ及び寸法が異なります。
JIS-B-6015の防滴・防塵構造のJLコネクター(バックシェルなし)に接続できます。
■材質
C3604 : 本体(10S〜28S)・袋ナット(#10〜28)
CAC202 : 本体(36S)・袋ナット(#36)


■保護等級
IP67G(ビニール被覆フレックスに接続の場合の
フレックス側)

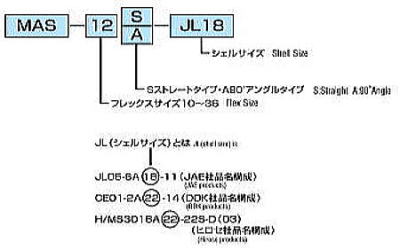

■呼称例

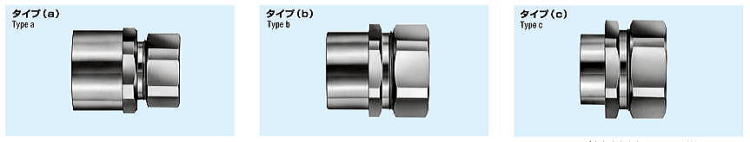

   タイプ(a)(b)(c)共、Oリング付です。
■MAS-JLストレートコネクター寸法表
MASフレックス JLコネクターとの接続部 MASフレックスとの接続部 全長 重量 タイプ
タイプ サイズ シェルサイズ JLコネクター接合ねじV 最小内径 最小内径 対辺 対角 角数
(mm) mm mm mm mm mm g
MAS 10S JL10SL 9/16−24
UNEF−2B
11.1 9.8 23 25 6 25.5 43 c
12S 12.0 26 28 6 27.5 48 c
MAS 10S JL18 1-20
UNEF−2B(24.0)
20.8 9.8 23 25 6 44.8 120 a
12S 12.0 26 28 6 46.8 120 a
16S 14.2 30 32 6 47.3 120 a
22S 20.8 35 38 6 40.2 125 c
MAS 12S JL20 1 1/8−18
UNEF−2B(27.3)
24.0 12.0 26 28 6 46.8 120 a
16S 14.2 30 32 6 47.3 125 a
22S 20.0 35 38 6 49.0 130 b
28S 24.6 44 48 6 42.0 170 c
MAS 12S JL22  1 1/4−18
UNEF−2B(30.3)
25.0 12.0 26 28 6 46.8 125 a
16S 14.2 30 32 6 49.0 130 a
22S 20.0 35 38 6 51.5 137 b
28S 24.6 44 48 6 42.0 174 c
MAS 22S JL24  1 3/8−18
UNEF−2B(33.5)
29.0 20.0 35 38 6 49.0 192 a
28S 24.6 44 48 6 47.5 224 b
36S 34.0 54 58 8 50.0 266 c
MAS 28S JL28 1 5/8−18
UNEF−2B(40.0)
35.0 24.6 44 48 6 50.5 230 a
36S 34.0 54 58 8 46.0 275 c

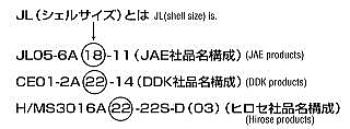

※JL-05・CEコネクターの明細はJAE社及びDDK社のJIS-B-6015対応の資料をご確認ください。
※エンドベル使用の場合、従来のMSコネクターとの接続が可能です。

MAS JLアングルコネクター
001/771
■特長

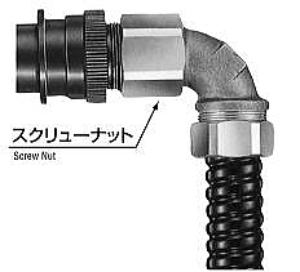

JLコネクター(バックシェルなし)との接続部分が
スクリュー回転式
各社JIS-B-6015の防水・防塵構造の
JLコネクター(バックシェルなし)に接続できます。
■材質
C3604 : スクリューナット・袋ナット(#10〜28)
CAC202 : 本体・袋ナット(#36)

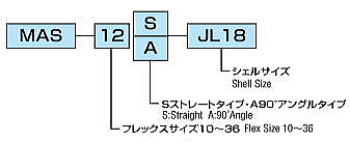

■呼称例



■保護等級
IP67G(ビニール被覆フレックスに接続の場合のフレックス側)

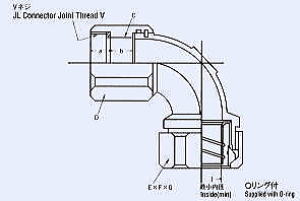

■MAS-JLアングルコネクター寸法表
MAS
フレックス
JLコネクターとの接続部 MASフレックスとの接続部 重量
D I E F G
タイプ サイズ シェル
サイズ
JLコネクター接合ねじV 有効ねじ
長さ
プール長 最小
内径
対角 最小
内径
対辺 対角 角数
(mm) mm mm mm mm mm mm mm g
MAS 10A JL10SL 9/16−24
UNEF−2B
5.5 3.0 11.1 27 9.8 23 25 6 88
12A 27 12 26 28 6 97
MAS 10A JL14 3/4−20
UNEF−2B
7.0 4.1 16.1 28 9.8 23 25 6 102
12A 28 12 26 28 6 110
MAS 10A JL18 1−20
UNEF−2B
(24.0)
8.0 10 20.8 30 9.8 23 25 6 165
12A 30 12 26 28 6 175
16A 30 14.2 30 32 6 205
22A 38 20 35 38 6 235
MAS 12A JL20 1 1/8−18
UNEF−2B
(27.3)
9.0 10 24.0 35 12 26 28 6 175
16A 35 14.2 30 32 6 205
22A 38 20 35 38 6 255
28A 38 24.6 44 48 6 370
MAS 12A JL22 1 1/4−18
UNEF−2B
( 30.3)
9.0 10 25.0 38 12 26 28 6 180
16A 38 14.2 30 32 6 210
22A 38 20 35 38 6 240
28A 38 24.6 44 48 6 355
MAS 22A JL24 1 3/8−18
UNEF−2B
( 33.5)
10.5 10 29.0 40 20 35 38 6 330
28A 40 24.6 44 48 6 445
36A 45 34 54 58 8 585
MAS 28A JL28 1 5/8−18
UNEF−2B(40.0)
11.0 10 35.0 40 24.6 45 48 6 455
36A 45 34 54 58 8 595
