スパッタチューブ
312
RoHS対応品
■ 特長
難燃性樹脂UL-94 (V-0相当品)を被覆、
耐スパッタ性に優れており火花の発生する環境に最適。

 チューブカラーサンプル
被覆:ダークグレー
チューブ:ブラック


※.ご使用のモニタにより実際の色と異なる場合があります。

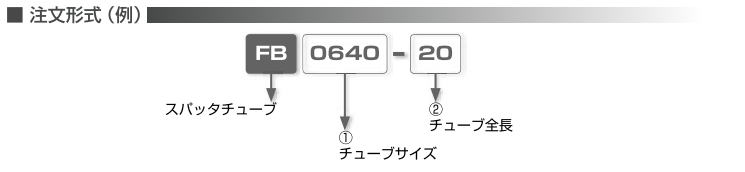

 @.チューブサイズ(外径×内径)
記号 0425 0640 0860 1075 1290
外径(mm) φ4 φ6 φ8 φ10 φ12
内径(mm) φ2.5 φ4 φ6 φ7.5 φ9
被覆外径(mm) φ6 φ8 φ10 φ12 φ14

 Aチューブ全長
記号 20 100
全長(m) 20 100
 ※.FB1290の標準全長は20mのみです。

 ※.スパッタチューブのチューブカラーはチューブ:黒、被覆:ダークグレーのみとなります。
   被覆職にダークグレー以外を希望される場合、
   スパッタチューブを500m以上注文された時に限り特注対応にて
   下記の色を用意しております。

     ●特注対応色:赤、青、緑




 仕様
使用流体 空気、水(条件有※1〜3)、熱媒体油(条件有※1〜3)
最高使用圧力(20℃ 65%RH時) 1.0MPa(※4)
使用真空圧力 -100kPa
使用温度範囲 -15〜90℃(凍結なきこと)
チューブカラー ダークグレー(チューブカラーサンプル)

※1. 水、熱媒体油使用の際は、サージ圧力を最高使用圧力以下に抑えて使用してください。
※2. 一般水道水は使用可能です。その他の水使用の場合はお問い合わせください。
※3. ワンタッチ継手に接続して水、熱媒体油使用される際は、インサートリングを必ず使用してください。
※4. 最高使用圧力は、20℃65%RH時の値です。その他の温度の場合は、破壊圧力曲線から十分余裕のある
安全率を見てご使用ください。


■
寸法表
型式 チューブ外径
(Φmm)
チューブ内径
(Φmm)
被覆外径
(Φmm)
被覆厚
(mm)
標準全長
(m)
最小曲げ半径
(mm)
質量
(g/m)
FB 0425-□ 4 2.5 6 1 20・100 21 33.5
FB 0640-□ 6 4 8 1 20・100 27 49
FB 0860-□ 8 6 10 1 20・100 42 65
FB 1075-□ 10 7.5 12 1 20・100 54 88
FB 1290-20 12 9 14 1 20 60 113
※.型式内の□には標準全長をご記入ください。




    ◆耐スパッタ用ワンタッチ継手(黄銅製)はこちら⇒チューブフィッティングブラス

    ◆被覆チューブ専用カッタはこちら⇒
チューブストリッパカッタ
