●特長
MAS規格に基づいた、可動部、振動部、移動部での使用に適したフレキシブル電線保護管です。
※日本工作機械工業会規格


●構造

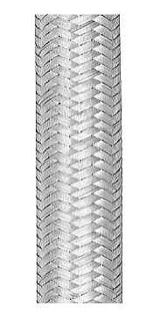

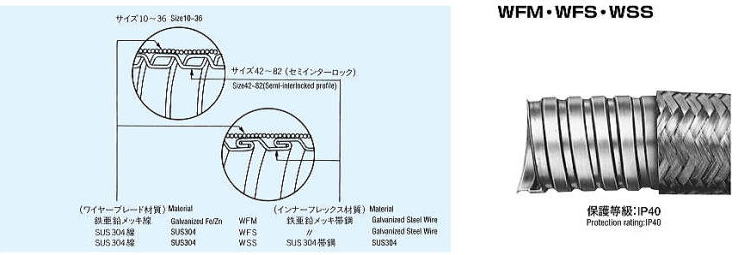

噛合わせ式の金属螺旋管に,ワイヤーブレードを被覆加工した電線保護管です。


●種類
ワイヤーブレード被覆タイプはその使用個所、用途において被覆材を変化させる事により、最大の目的を発揮出来る様、次の3種類があります。




特長 耐熱性
用途 機械まわり、設備、装置、ロボット、自動化ライン、ボイラー、炉周り
材質 金属螺旋管:鉄(亜鉛メッキ) 外装ブレード:鉄線(亜鉛メッキ)

型式 内径/外径 MAS規格試験値 定尺1巻の長さ 重量
外装 曲げ半径 引張荷重
亜鉛メッキ鉄線 最小内径 最大外径 固定 可動
mm mm mm mm kg/m m kg/m
WFM-10 10.0 15.5 20 43 90 50 0.27
WFM-12 12.3 18.0 25 50 90 50 0.33
WFM-16 15.8 21.3 30 63 150 50 0.39
WFM-22 20.8 26.7 35 75 150 30 0.51
WFM-28 26.4 33.4 45 100 150 30 0.76
WFM-36 35.0 42.2 60 125 150 20 1.00
WFM-42 40.0 48.3 90 150 150 20 1.11
WFM-54 51.3 60.3 120 175 150 20 1.43
WFM-70 63.0 73.0 180 250 150 10 2.36
WFM-82 78.0 88.9 240 300 150 10 2.76
固定曲げ半径は実測値です。


特長 耐熱性
用途 耐摩耗性、耐スパッタなどの雰囲気での使用
材質 金属螺旋管:鉄(亜鉛メッキ) 外装ブレード:SUS304

型式 内径/外径 MAS規格試験値 定尺1巻の長さ 重量
外装 曲げ半径 引張荷重
SUS304線 最小内径 最大外径 固定 可動
mm mm mm mm kg/m m kg/m
WFS-10 10.0 15.5 20 43 90 50 0.27
WFS-12 12.3 18.0 25 50 90 50 0.33
WFS-16 15.8 21.3 30 63 150 50 0.39
WFS-22 20.8 26.7 35 75 150 30 0.51
WFS-28 26.4 33.4 45 100 150 30 0.76
WFS-36 35.0 42.2 60 125 150 20 1.00
WFS-42 40.0 48.3 90 150 150 20 1.11
WFS-54 51.3 60.3 120 175 150 20 1.43
WFS-70 63.0 73.0 180 250 150 10 2.36
WFS-82 78.0 88.9 240 300 150 10 2.76
固定曲げ半径は実測値です。


特長 耐熱性、耐腐食性
用途 食品機械、医療機械など、耐久・ハードな箇所での使用
材質 金属螺旋管:SUS304 外装ブレード:SUS304

型式 内径/外径 MAS規格試験値 定尺1巻の長さ 重量
外装 曲げ半径 引張荷重
SUS304線 最小内径 最大外径 固定 可動
mm mm mm mm kg/m m kg/m
WSS-10 10.0 15.5 20 43 90 50 0.27
WSS-12 12.3 18.0 25 50 90 50 0.33
WSS-16 15.8 21.3 30 63 150 50 0.39
WSS-22 20.8 26.7 35 75 150 30 0.51
WSS-28 26.4 33.4 45 100 150 30 0.76
WSS-36 35.0 42.2 60 125 150 20 1.00
WSS-42 40.0 48.3 90 150 150 20 1.11
WSS-54 51.3 60.3 120 175 150 20 1.43
WSS-70 63.0 73.0 180 250 150 10 2.36
WSS-82 78.0 88.9 240 300 150 10 2.76
固定曲げ半径は実測値です。
