DTLDシリーズコネクター
244

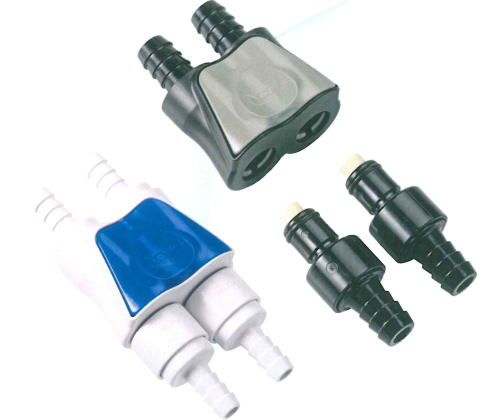

DTLDシリーズ 2ポートカップリング
別々のチューブに個別の接続または同時の切断を、ラッチ付きコネクターが可能にします。主要部品の材質は熱可塑性ABSです。弁付きDTLDは片方が接続された時に、もう片方の不注意な切断を防ぎます。
片手で操作できるDTLDシリーズは、2個の流路を簡単、別々、迅速に接続できます。
DTLDシリーズはすべてのPLC、PLC12およびLCシリーズと互換性があります。


特徴
覆い付きサムラッチ
常時インサート待機ラッチ位置
コンパクトで小さなデザイン
個別で迅速な接続


利点
不注意なラッチ操作防止
確実な漏れのない操作
手にフィット
機敏な作業

仕様

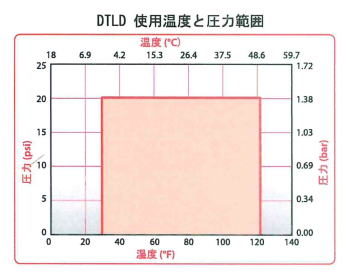

使用圧力 真空〜0.138Mpa 色調 ・主部品 白 ラッチはブルー
・主部品 黒 ラッチはグレー
使用温度範囲 0℃〜48℃ 適合チューブ 内径:6.4mm(1/4")〜9.5mm(3/8")
材質 主要部品:ABS
ラッチ:アセタール
弁スプリング:316ステンレス
インサート弁:ポリプロピレン
外部スプリング:ステンレス
Oリング:Buna-N
適合規格 REACH
RoHS
注意:圧力、温度、化学物質、操作環境により製品の性能に影響が生じる事があります。
製品の適合性については、お客様の責任においてテストしてください。



 DTLDシリーズ 寸法

【単位:インチ(1インチ=25.4mm)】
カップリングボディ ・ アセタール

取り付け部<ホースバーブ>
 型式
(弁付き)
チューブ
サイズ
ミリ
メートル
DTLD17004  1/4"内径 6.4mm 1.59 2.02 0.75 1.00
DTLD17004MBLK 1/4"内径 6.4mm 1.59 2.02 0.75 1.00
DTLD17006  3/8"内径 9.5mm  1.59 1.86 0.75 1.00
DTLD17006MBLK 3/8"内径 9.5mm  1.59 1.86 0.75 1.00

カップリングインサート ・ アセタール

取り付け部<ホースバーブ>
 型式(弁付き) チューブ
サイズ
ミリメートル
 PLCD2200406 1/4"内径 6.4mm 0.73 1.85
PLCD2200406MBLK 1/4"内径 6.4mm 0.73 1.85
 PLCD2200606 3/8"内径 9.5mm 0.73 1.85
PLCD2200606MBLK 3/8"内径 9.5mm 0.73 1.85
