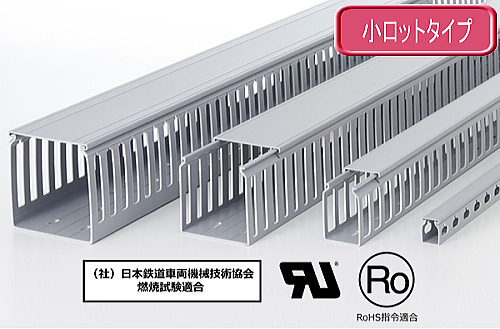

シルバーダクト(WPシリーズ)
  775

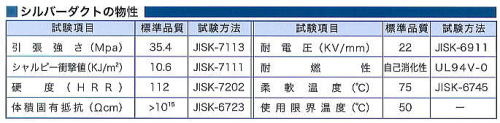

耐熱・耐水性・強度に優れ、経年変化に強い素材を用いています。
豊富なサイズとバリエーションをお求めやすい価格でご用意しています。

*指定長カット×本数、対応も可能。
作業効率バツグン!!  細部へのこだわりが違います。
お客様のご要望にお応えした 小ロットタイプ です。

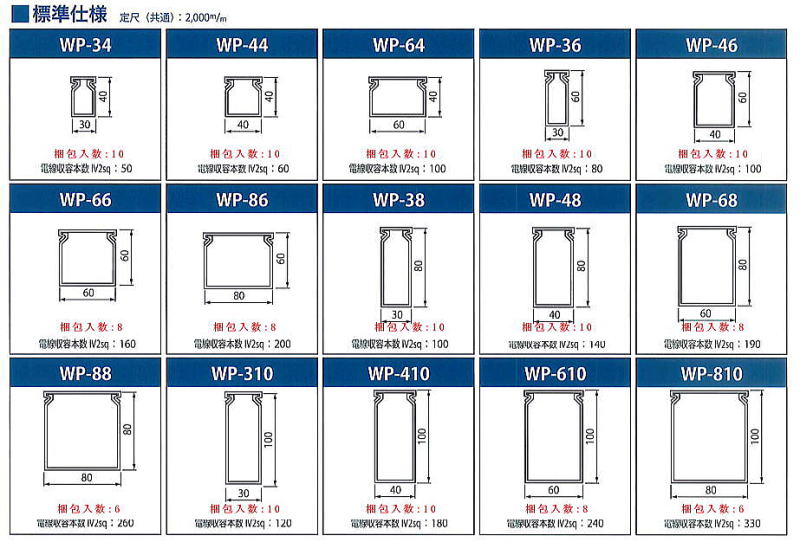

型式 A B C D E F
WP-34 40 22 4 20 20 8
WP-44 40 22 4 20 20 8
WP-64 40 22 4 20 20 8
WP-36 60 40 6 20 20 8
WP-46 60 40 6 20 20 8
WP-66 60 40 6 20 20 8
WP-86 60 40 6 20 20 8
(単位:mm)

型式 A B C D E F
WP-38 80 60 6 20 20 8
WP-48 80 60 6 20 20 8
WP-68 80 60 6 20 20 8
WP-88 80 60 6 20 20 8
WP-310 100 75 8 20 20 10
WP-410 100 75 8 20 20 10
WP-610 100 75 8 20 20 10
WP-810 100 75 8 20 20 10
 (単位:mm)

 1.ズレない工夫  ●嵌合部分を2色成形しております。
  「縦方向に使用した際、カバーがズレ落ちる」とご意見をいただきました。
そこで2色成形することにより、軟質材がガッチリと嵌まり、ズレにくくなり落ちる問題を解消しました。
 2.ガイドライン  ●カバー表面のガイドラインが作業性を高めます。
  デバイスシールや表示テープを貼り付ける時に、ガイドラインが非常に役に立ちます。
カバー本体と並行してラインがあるため、水平に貼り付けることが容易になります。
 3.ダクト嵌合形状  ●試行錯誤の上、見つけ出した最適な形状です。
  カバーをかけやすくするために様々な形状を試行錯誤し、失敗も繰り返した結果、最も良いとされる形状を見つけ出しました。たやすくカバーをかけられる様な工夫が詰まっています。
 4.内側のスリット  ●簡単でキレイに開口部を広げることができます。
  本体内側にスリットが入っています。ダクトハサミで上部を切り、外側に曲げると側面孔底面のスリットライン上から綺麗にパチン!と折り取ることができます。
 5.本体内側の二条線  ●孔を開ける際にガイドの役目を果たします。
  本体の内側には80mm幅には3ライン、60mm幅以下には1ラインの二条線があり、それぞれのピッチ以外で取付孔をキリやドリルで開ける際に威力を発揮します。センター孔や千鳥孔上のラインがわかり、キリやドリルをお使いになる場合でもガイドの役目を果たし、ズレにくくなり作業性の向上に貢献します。
※実用新案登録第1263767号
 6.側面孔内側の加工  ●電線や指先を傷つけないための工夫です。
  電線の被覆に対して、傷や剥がれがない様、側面孔内側に加工を施しております。
また、配線作業時に指先を護ります。
