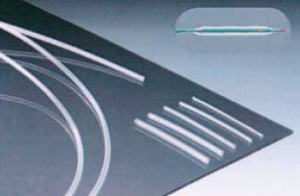

MT-LWA メディカル用熱収縮チューブ USP ClassY 適合品 081
特性
MT-LWAはポリオレフィン材料のメディ
カル用収縮チューブです。極細カテー
テル等の寸法精度を求める箇所にも
  ご使用頂ける加工助材に最適な
熱収縮チューブです。
透明度も非常に高く、肉厚も薄肉に対応
できますので繊細な箇所への使用も
  ご検討頂けます。

用途
医療製品向けチューブ
  主にカテーテル成形用チューブとして。
(Laser溶着等)(極細カテーテルにも対応)

材質
ポリオレフィン


透明

適合規格
USP ClassY

使用温度
-55〜135℃
収縮温度:121℃以上

収縮率
2:1及び3:1
+0、-10%(最大)



■寸法表(2:1収縮タイプ)
型式 収縮前内径(mm)最小値 収縮後(mm)
内径 内径(最大) 肉厚(最小)
MT-LWA-1/32 1.02±0.13 0.33±0.05 0.25±0.05
MT-LWA-3/64-X-STK 1.40±0.13 0.51±0.08 0.31±0.05
MT-LWA-1/16-X-STK 1.83±0.13 0.69±0.10 0.43±0.08
MT-LWA-3/32-X-STK 2.72±0.20 1.07±0.10 0.51±0.08
MT-LWA-1/8-X-STK 3.56±0.25 1.45±0.13 0.51±0.08
MT-LWA-3/16-X-STK 5.21±0.25 2.18±0.18 0.51±0.08
MT-LWA-1/4-X-STK 6.99±0.38 2.97±0.20 0.64±0.08
MT-LWA-3/8-X-STK 10.54±0.51 4.34±0.41 0.64±0.08

■寸法表(3:1収縮タイプ)
型式 収縮前内径(mm)最小値 収縮後(mm)
内径 内径(最大) 肉厚(最小)
MT-LWA-032-X-STK 0.81 0.28 0.25±0.05
MT-LWA-047-X-STK 1.19 0.38 0.31±0.05
MT-LWA-063-X-STK 1.60
0.53 0.41±0.05
MT-LWA-078-X-STK 1.98 0.64 0.41±0.05
MT-LWA-094-X-STK 2.39 0.79 0.51±0.08
MT-LWA-110-X-STK 2.79 0.86 0.51±0.08
MT-LWA-125-X-STK 3.18 1.07 0.51±0.08
MT-LWA-188-X-STK 4.78 1.60
0.51±0.08
MT-LWA-250-X-STK 6.35 2.11 0.64±0.08
MT-LWA-375-X-STK 9.53 3.18 0.64±0.08

 ※最小販売数量はお問い合わせ下さい。
 ※新規サイズ製品開発、資料の提出などに置いて秘密保持契約(NDA)締結が必要になる事もございます。
 詳細はお問い合わせ下さい。
