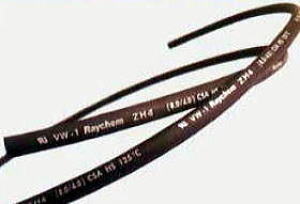

ZH4 サーモフィット熱収縮チューブ(一層構造/極薄肉厚/柔軟:ハロゲンフリー) 276

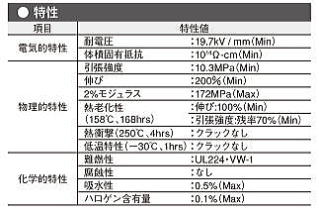

基本特性
材質:放射線架橋
ポリオレフィン
収縮温度:90℃以上
収縮比: 2:1
縦方向収縮率:+1、-15%(ASTMD2671)
  ±3%(UL-224)
連続使用温度:−30〜125℃

特長
ハロゲンを全く使用せず、
  高度の難燃性を有する
ハロゲンを全く使用せず、
  125℃での連続使用が可能
高度の柔軟性
短時間で収縮作業が可能
薄肉厚で収縮後外径が小さい

用途
ハロゲンフリーを要求される用途
接続箇所の絶縁、補強
電線の補強、結束
各種部品の保護

規格
UL(FileNo)
E35586 125℃、300V
VW-1
CSA(FileNo)
LR31929、125℃、150V
  VW-1
TE Product Spec
  RW-3036

標準色

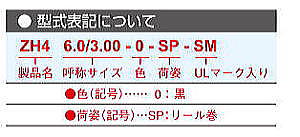

型式 収縮前内径 完全収縮後内径 完全収縮後肉厚 SP(スプール品)
最小値(mm)D 最大値(mm)d 最小値(mm)W リール巻長(m)
ZH4 0.6/0.3-0-SP-SM 0.95±0.25 0.3 0.25 200
ZH4 0.8/0.4-0-SP-SM 1.2±.025 0.4 0.25 200
ZH4 1.0/0.50-0-SP-SM 1.4±0.25 0.5 0.25 200
ZH4 1.5/0.75-0-SP-SM 1.9±0.25 0.75 0.25 200
ZH4 2.0/1.00-0-SP-SM 2.3±025 1.0 0.25 200
ZH4 2.5/1.25-0-SP-SM 2.8±0.25 1.25 0.25 200
ZH4 3.0/1.50-0-SP-SM 3.3±0.25 1.5 0.25 200
ZH4 3.5/1.75-0-SP-SM 3.8±0.25 1.75 0.25 200
ZH4 4.0/2.00-0-SP-SM 4.4±0.25 2.0 0.25 200
ZH4 5.0/2.50-0-SP-SM 5.5±0.25 2.5 0.25 100
ZH4 6.0/3.00-0-SP-SM 6.5±0.4 3.0 0.28 100
ZH4 7.0/3.50-0-SP-SM 7.5±0.4 3.5 0.28 50
ZH4 8.0/4.00-0-SP-SM 8.5±0.4 4.0 0.28 50
ZH4 9.0/4.50-0-SP-SM 9.5±0.4 4.5 0.28 50
ZH4 10.0/5.00-0-SP-SM 10.5±0.5 5.0 0.28 50
 ※最少注文数量・納期につきましてはお問い合わせ下さい。
※取り消し線の製品は現在、生産中止です。(2017年12月13日)
