RM型Mネジケーブルグランド/RPG型PGネジケーブルグランド(低価格タイプ)
644
■特長
ネジサイズM8〜M63,PG7〜PG29規格の凡用ケーブルグランドです。対応ケーブル外径はΦ1mm〜φ44mmまでの幅広いラインナップをご用意しております。
■保護等級  ■使用温度範囲
IP67相当     -20〜80℃

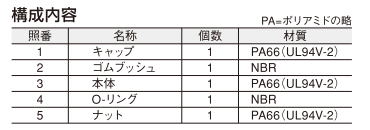

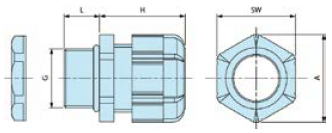

■外観寸法図

※RM-8S-2.5、8S-4、10S-6にはナットが付属していません。
■色
 S ライトグレー     B ブラック


型式 G 適合ケーブル径
(mm)

(mm)
H最大
(mm)
SW
(mm)

(mm)
ネジ 取付穴径(mm) 最小 最大
RM8S-2.5□ M8×1.25 ナット無 1 2.5 7.5 19.5 11.8 13.5
RM8L-2.5□ M8×1.25 Φ8.2 1 2.5 13 19.5 11.8 13.5
RM8S-4□ M8×1.25 ナット無 2.5 4 7.5 19.5 11.8 13.5
RM8L-4□ M8×1.25 Φ8.2 2.5 4 13 19.5 11.8 13.5
RM10S-6□ M10×1.5 ナット無 3 6 8 20.5 13 14.4
RM10L-6□ M10×1.5 Φ10.2 3 6 13 20.5 13 14.4
RM12S-7□ M12×1.5 Φ12.2 3.5 7 9 20.5 16 17.6
RM12L-7□ M12×1.5 Φ12.2 3.5 7 14.5 20.5 16 17.7
RM16S-8□ M16×1.5 Φ16.2 4 8 9 23.5 19 21
RM16L-8□ M16×1.5 Φ16.2 4 8 15 24 19 21
RM20S-12□ M20×1.5 Φ20.2 6 12 10 29 24 26.2
RM20L-12□ M20×1.5 Φ20.2 6 12 15 28.5 24 26.2
RM25L-17□ M25×1.5 Φ25.2 11 17 15 35 33 36.2
RM32L-21□ M32×1.5 Φ32.3 13 21 15 38 36 39.5
RM40L-27□ M40×1.5 Φ40.3 18 27 18 43.5 45.7 50.5
RM50L-38□ M50×1.5 Φ50.4 27 38 20 50.5 60 66.5
RM63L-44□ M63×1.5 Φ63.4 37 44 20 53 68 75.5
RPG7-7□ PG7 Φ12.7 3 7 9 20.5 16 17.7
RPG9-8□ PG9 Φ15.4 4 8 9 23.5 19 21
RPG11-10□ PG11 Φ18.8 5 10 9 26 22 24
RPG13.5-11□ PG13.5 Φ20.6 6 11 10 29 24 26.4
RPG16-14□ PG16 Φ22.7 8 14 10 30 26.7 29.5
RPG21-18□ PG21 Φ28.5 13 18 12 35 33 36.5
RPG29-25□ PG29 Φ37.2 18 25 12 41.5 42 46.5

※型式末尾□にS・Bの色記号をご記入下さい。
