シールドスリーブ  043
●優れた、伸縮性、屈曲性●屈曲部・可動部ハーネスのシールドに最適
●ZSK-HF：UL1441　VW-1取得品　●導電糸：アラミド繊維＋錫メッキ銅箔巻付け
 ZSK-BF/ZSK-BFE
■特長

●芯材がアラミド繊維　●耐熱性に優れ柔軟かつ軽量
●編組密度が高くシールド特性に優れる
●口径の広がりは2〜2.5倍

シールドスリーブ



型式（難燃タイプ） 型式（アース線組み込みタイプ） 適用径（Φmm） 製品幅（mm）
ZSK-03HF ZSK-03HFE 3〜7 4
ZSK-06HF ZSK-06HFE  6〜15 10
ZSK-12HF ZSK-12HFE  8〜18 13
ZSK-19HF ZSK-19HFE  11〜20 18
※定尺内に分割部がある場合があります。定尺100ｍ：2箇所以内（最短長：5ｍ以上）
ＵＬ1441　ＶＷ-1取得品はＺＳＫ-ＨＦのみとなります。

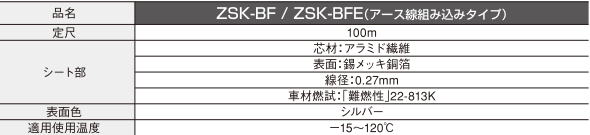

 ZSK-BF/ZSK-BFE
■特長
●芯材がアラミド繊維の高拡幅タイプ
●大口径対応タイプ
●口径の広がりは2.5〜3倍



型式 型式（アース線組み込みタイプ） 適用径（Φmm） 製品幅（mm）
ZSK-25BF ZSK-25BFE 15〜40 22
ZSK-30BF ZSK-30BFE 17〜46 25
ZSK-40BF ZSK-40BFE 20〜54 30
※定尺内に分割部がある場合があります。定尺100ｍ：2箇所以内（最短長：5ｍ以上）
