■PPクイックカップリング(6Pシリーズ)
  237
※生産中止品
<特徴と仕様>

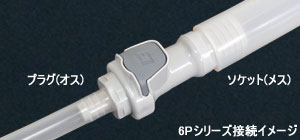

・ 3/8"(9.5mm)フローのプラグ(オス)とソケット(メス)のカップリングで構成され、確実に連結させると音がし、親指ワンプッシュで分離できます。
・ 全てのオスとメスはバルブの有無にかかわらず相互に互換性があるため自由に組み合わせできます。
・ オスとメスの差し込み角度に指定が無いため、チューブが捻じれることなく連結できます。
・ 使用温度±0〜+71℃、使用耐圧Vacuum〜400kPa。
・一個単位の販売です。
<材質>
・ ボディ、内蔵バルブおよびソケット外部のプッシュ式ラッチボタンは灰色ポリプロピレン(PP)製、OリングはEPDM製、内蔵スプリングはSUS316製、ラッチボタンのスプリングはSUS301製。


●プラグ(オス)：バルブ付きタイプ
コード番号 端末形状と適用チューブ サイズ(mm)
LT6PPV2S4 軟質チューブ内径6〜7mm用 26×51L
LT6PPV2S6 軟質チューブ内径9〜10mm用 26×52L
LT6PPV2S8 軟質チューブ内径12〜13mm用 26×54L
LT6PPV2S9 軟質チューブ内径18〜20mm用 26×55L
　隔壁タイプは別途お問い合わせください。
※こちらの製品は現在、生産中止品です。(2023年11月16日)
 ●プラグ(オス)：バルブ無しタイプ
コード番号 端末形状と適用チューブ サイズ(mm)
LT6PPF2S4 軟質チューブ内径6〜7mm用 26×48L
LT6PPF2S6 軟質チューブ内径9〜10mm用 26×48L
LT6PPF2S8 軟質チューブ内径12〜13mm用 26×50L
LT6PPF2S9 軟質チューブ内径18〜20mm用 26×51L
　隔壁タイプは別途お問い合わせください。
※こちらの製品は現在、生産中止品です。(2023年11月16日)

●ソケット(メス)：バルブ付きタイプ
コード番号 端末形状と適用チューブ サイズ(mm)
LT6PSV2S4 軟質チューブ内径6〜7mm用 37×71L
LT6PSV2S6 軟質チューブ内径9〜10mm用 37×71L
LT6PSV2S8 軟質チューブ内径12〜13mm用 37×73L
LT6PSV2S9 軟質チューブ内径18〜20mm用 37×75L
　隔壁タイプは別途お問い合わせください。
※こちらの製品は現在、生産中止品です。(2023年11月16日)
●ソケット(メス)：バルブ無しタイプ
コード番号 端末形状と適用チューブ サイズ(mm)
LT6PSF2S4 軟質チューブ内径6〜7mm用 37×71L
LT6PSF2S6 軟質チューブ内径9〜10mm用 37×71L
LT6PSF2S8 軟質チューブ内径12〜13mm用 37×73L
LT6PSF2S9 軟質チューブ内径18〜20mm用 37×75L
　隔壁タイプは別途お問い合わせください。
※こちらの製品は現在、生産中止品です。(2023年11月16日)
