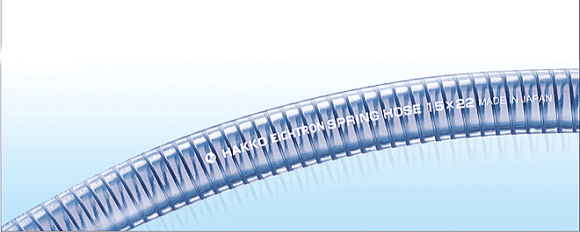

スプリングホース　E-SP

244

業務用・産業用ホースのスタンダード！
スプリングホースは負圧にも使用可（内径15～50）

■流体
薬品・油・水・エアー

■用途
●省スベース配管、ホースの折れ防止、曲がりの多い配管設置の場合
●工作機械・成形機・工場設備などの工アー、水、油、薬品などの工業用配管
●ボンプ、コンプレッサーなどの流体の圧送・負圧用ホースとして
●土木・建設現場の仮設用配管として

■機能
柔軟性バキューム透明性折れにくい

■特徴
●曲げ性…硬鋼線コイルを内蔵しているため、つぶれにくく、曲げ保形性に優れます。
●バキューム…内径サイズ φ15～φ50mm はバキューム（吸い込み）でも使用できます。
●透明性…流体が見やすいブルー透明色。
●グリーン調達…2019年7月22日の改正RoHS指令（RoHS2.0）10物質群を含有していない、
もしくは閾値未満です。
●専用継手…専用継手との組合せで、ホース・継手の選定ミスによる事故が予防できます。
●内面フラット…ホース内面がフラットなため、液溜りがしにくい構造です。

色調：クリアブルー

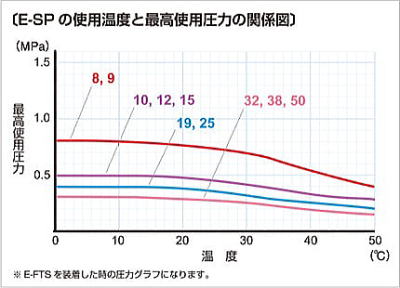

■技術資料

型番	定尺	内径×外径	使用圧力	許容曲げ半径
	定尺	内径×外径	at20℃	at20℃
	m	mm	MPa	mm
E-SP-8	100	8 × 13.5	0～ 0.8	30
E-SP-9	100	9 × 15	0～ 0.8	35
E-SP-10	100	10 × 16	0～ 0.5	40
E-SP-12	100	12 × 18	0～ 0.5	50
E-SP-15	50	15 × 22	－ 0.1 ～ 0.5	60
E-SP-19	50	19 × 26	－ 0.1 ～ 0.4	75
E-SP-25	50	25 × 33	－ 0.1 ～ 0.4	100
E-SP-32	40	32 × 41	－ 0.1～0.3	130
E-SP-38	40	38 × 48		150
E-SP-50	40	50 × 62		200

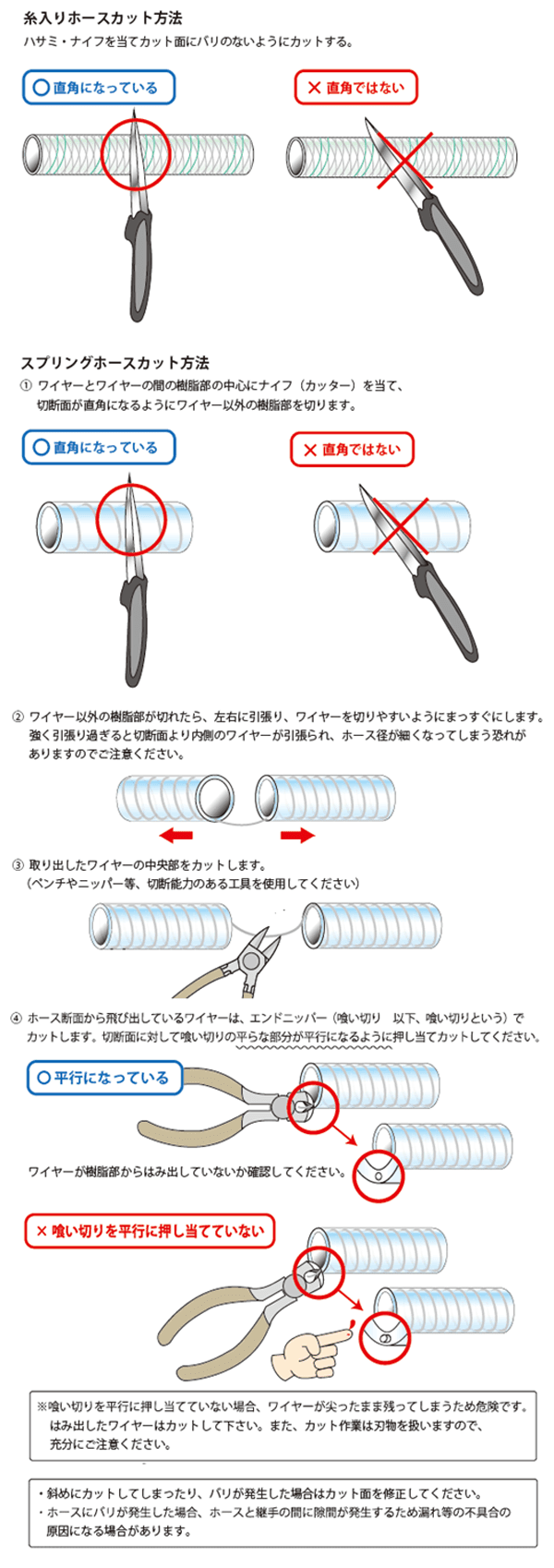

●ホースカット時のご注意点
