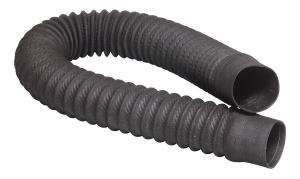

超柔軟ゴムホース（補強入り）
880
低圧配管の接続に使用される超柔軟性ホースです。
  ■特徴
・内外面にコルゲーション加工が施されているために非常に
  柔軟性があります。
・ワイヤーで補強されているために内圧だけでなく、負圧の
  ラインにもご使用いただけます。

■目的
・複雑な3次元の配管接続
・動きの大きな配管の接続

■用途
・高速道路の雨水排水用の塩ビ配管の接続
・工場排水配管
・各種排気用配管
・集塵機の配管
・ブロア、ファンの配管
※本シリーズの総合案内はこちら ⇒ 総合案内
※規格品一覧表はこちら
   (基本的に全て受注生産品です)		 ⇒ 規格品一覧表
※取り扱い注意事項、技術資料等はこちら ⇒ 取り扱い注意事項等

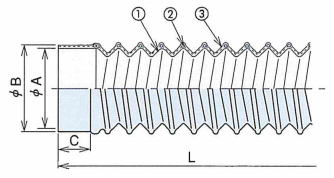

【構造及び材質】



【標準仕様】


【型式寸法及び性能表】
※差込み相手の外径を十分にご確認下さい。


■お問い合わせ方法
ご希望の型式と長さと本数をご教示ください。
例：880-HP-50A　L=1000mm　3本


型式 A B C L 曲率半径
最短 最長
880-HP-50A φ51 φ59 40 150 4000 80
880-HP-65A φ64 φ72 50 150 4000 110
880-HP-80A φ76 φ84 50 200 4000 120
880-HP-100A φ102 φ110 75 250 4000 170
880-HP-125A φ127 φ137 75 250 4000 210
880-HP-150A φ152 φ162 100 300 4000 250
880-HP-200A φ203 φ213 150 400 4000 330
単位：mm
※1 長さLは伸縮性があるため、±10%程度の誤差があります。
※2 内径寸法Aはガス管径にも対応できます。

【オプション】

 ＜備考・注意事項＞
・流体が液体で、架空配管でご使用になる場合は内部流体の重みでホースが垂れ下がることがありますので、適宜支持金具を
  ご使用下さい。
・内面にも凹凸があり、固形物が滞留することがありますのでスラリー状流体の場合にはご注意下さい。
・本体の柔軟性が高いため、加圧時に横へはみ出すことがあります。

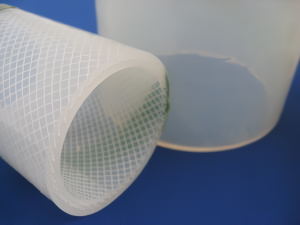

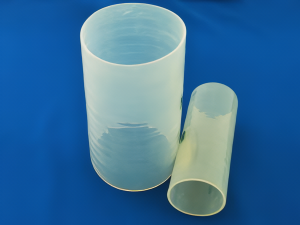

大口径シリコーンゴムスリーブ＆補強入りスリーブ
880
高温及び食品関係の配管の接続用透明シリコーンゴムスリーブです。
■特徴
・本体が透明のため内部流体の有無が確認できます
  （補強層入りの場合は半透明です）。
・従来困難であった大きな口径のものまで製作が可能です。

■用途
食品プラント
※本シリーズの総合案内はこちら ⇒ 総合案内
※規格品一覧表はこちら
   (基本的に全て受注生産品です)		 ⇒ 規格品一覧表
※取り扱い注意事項、技術資料等はこちら ⇒ 取り扱い注意事項等

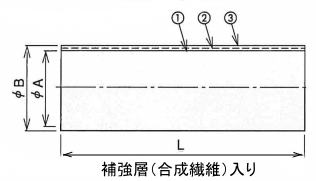

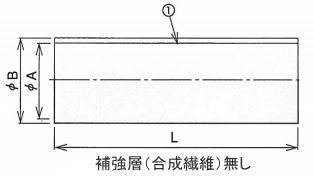

【構造及び材質】










【標準仕様】
最高使用温度 -40℃〜150℃
※補強層（合成繊維）入りの製品の場合の最高使用温度は60℃です。
【型式寸法及び性能表】
●300A〜1000Aのサイズについては別途お問合わせ下さい。


■お問い合わせ方法
ご希望の型式と長さと本数をご教示ください。
例：880-HC-50A　L=1000mm　3本

型式 A B L
補強無  補強有 最短 最長
880-HC-50A φ61 φ67 φ74 100 2000
880-HC-65A φ76 φ82 φ89 100 2000
880-HC-80A φ89 φ95 φ102 100 2000
880-HC-100A φ114 φ120 φ127 100 2000
880-HC-125A φ140 φ146 φ153 100 2000
880-HC-150A φ165 φ171 φ178 100 2000
880-HC-200A φ216 φ226 φ229 100 2000
880-HC-250A φ267 φ277 φ280 100 1000
単位：mm

※内径変更や肉厚変更等の各種寸法の対応が可能です。
   別途お問い合わせ下さい。
 ＜備考・注意事項＞
・この製品に使用されているゴムは食品衛生法に適合しております。

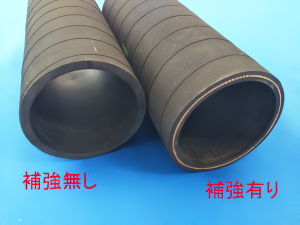

大口径ゴムスリーブ＆補強入りスリーブ
880
配管の接続の他、パイプの保護カバー等に使用される多目的ゴムパイプです。
●すべてオーダーメイドですので、
   ご希望の寸法・構成・材質をご指定下さい。

■用途
・フォークリフトの爪カバー
・ロール芯金などの円筒形製品のカバー
・簡易ピンチバルブ
・簡易防舷材
・セラミック成型用チューブ
・バルジ成型用チューブ
・配管の接続
・配管の内径シール用パッカーチューブ
※本シリーズの総合案内はこちら ⇒ 総合案内
※規格品一覧表はこちら
   (基本的に全て受注生産品です)		 ⇒ 規格品一覧表
※取り扱い注意事項、技術資料等はこちら ⇒ 取り扱い注意事項等
【構造及び材質】









※オプションで内面にPVCコート、UHMW（超高分子PE）コートなども可能です。お問い合わせ下さい。


【型式寸法及び性能表】
●300A〜1000Aのサイズについては別途お問合わせ下さい。


■お問い合わせ方法
ご希望の型式と長さと本数をご教示ください。
例：880-HR-50A　L=1000mm　3本


型式 A B L
補強無  補強有 最短 最長
880-HR-50A φ61 φ67 φ74 100 2000
880-HR-65A φ76 φ82 φ89 100 2000
880-HR-80A φ89 φ95 φ102 100 2000
880-HR-100A φ114 φ120 φ127 100 2000
880-HR-125A φ140 φ146 φ153 100 2000
880-HR-150A φ165 φ171 φ178 100 2000
880-HR-200A φ216 φ226 φ229 100 2000
880-HR-250A φ267 φ277 φ280 100 1000
単位：mm

※内径変更や肉厚変更等の各種寸法の対応が可能です。
   別途お問い合わせ下さい。

 【オプション】
